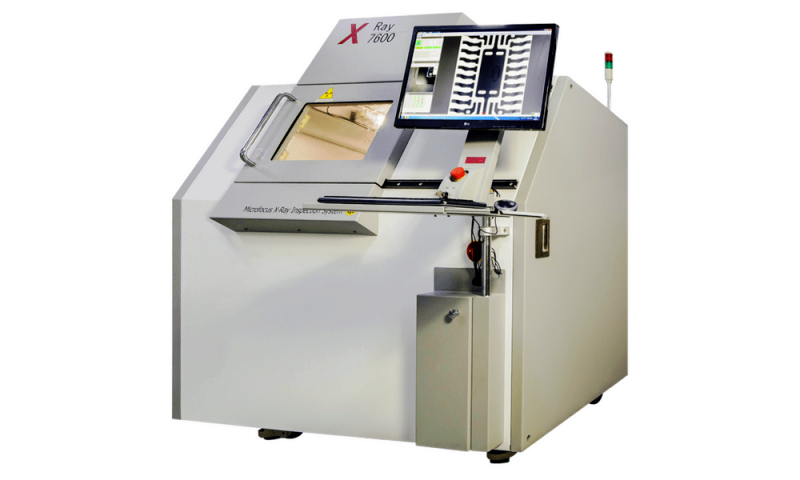

Система рентгеновского контроля X7600

• SMT/Semicon/солнечная/разъем/LED
• Изображение высокой четкости: наклон/перемычка/пустоты/холодная пайка/клеевой провод
• 90 кВ 3 мкм (130 кВ дополнительно) закрытая рентгеновская трубка, длительный срок службы, бесплатное обслуживание
• 2,3 миллиона цифровых плоскопанельных детекторов высокого разрешения
• 6-осевая система сцепления.
• 60 градусов наблюдения
• Платформа вращение на 360°
• Навигация по цветным изображениям и картографическая навигация
• Функция сопоставления мозаики. (необязательный )
• Масштабируемый 3D-модуль (промышленный компьютерный томограф опционально)
• Программируемое обнаружение. (Необязательный )

Приложение

1) Проверка дефектов инкапсуляции ИС, например: разделение слоев, растрескивание, пустоты и целостность линий.

2) Измерение размера чипа, измерение кривизны линии, измерение доли площади пайки компонентов.

3) Возможные дефекты в процессе производства печатных плат, например: несоосность, паяная перемычка и обрыв.

4) Короткая пайка SMT, холодная пайка, смещение компонентов, недостаточность припоя, проверка и измерение пустот припоя.

5) Проверка дефектов открытых, коротких или ненормальных соединений, которые могут возникнуть в автомобильных жгутах проводов и разъемах.

6) Внутренний разрыв или дефект пластика или металла.

7) Равномерность укладки аккумуляторов, проверка сварки электродов.

8) Проверка семян, биологического материала и т. д.
