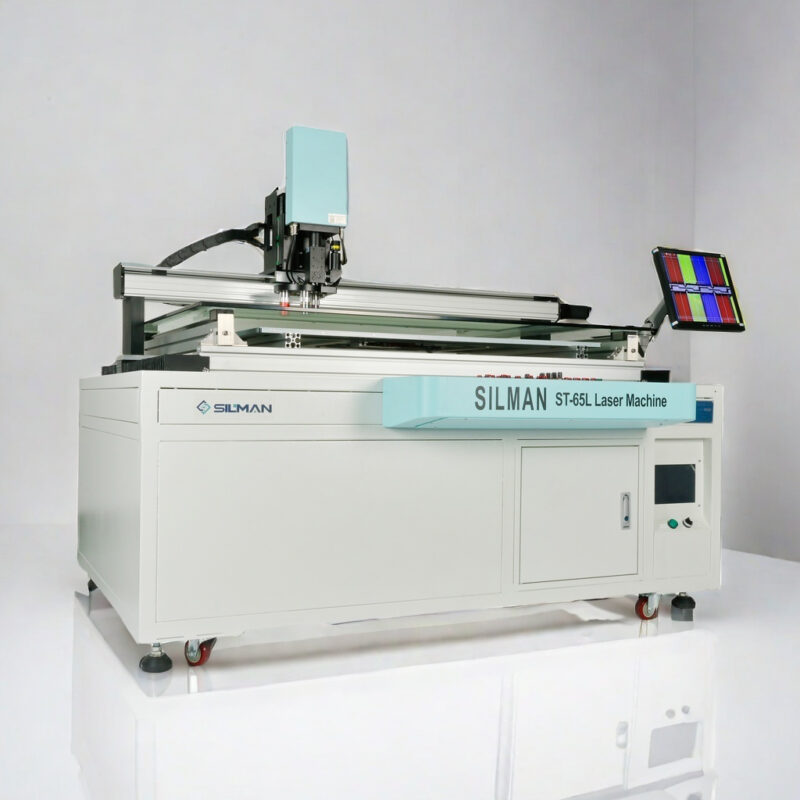

ST-65L 10/20/30HZ LCD Laser repair machine
ST-65L 10HZ/20HZ/30HZ LCD laser repair machine uses laser technology to accurately repair the screen circuit and structure, mainly solving common display faults such as bright lines, dark lines, and light leakage. It has the characteristics of high precision, non-contact, and high efficiency. It is a professional tool in the field of LCD TV repair.
* * Точный микроскоп с электрическим управлением, объектив переключается одним щелчком мыши.
* ЛАЗЕРНОЕ Электрическое управление рабочим размером, с 4 различными формами на выбор.
* Рабочая площадка большого размера для ЖК-панели.
* Встроенное демпфирующее устройство, позволяющее избежать дрожания изображения.
* Скорость перемещения оси XYZ можно регулировать и легко переключать.
* Объектив автоматически переключается и фокусируется быстро.
* CCD-монитор высокого разрешения с изображением хорошего качества.
Что может отремонтировать машина для ремонта лазерного ЖК-дисплея?
1, Defective Color Lines (Horizontal lines and Vertical lines), White Spots, Bright Line, Half line, Multi-line, Dotted line, etc,Caused by short circuit or impurities.
2. Поддержка дисплея TFT-LCD, IPS, LTPS, OLED и т. д.
3, Support LG, SAMSUNG, Toshiba, Sony, CHANGHONG,TCL,Haier,Skyworth, Hisense, Konka and other all brand LCD Display.
4. Поддержка ЖК-дисплея размером MAX 100 дюймов;
5. Поддержка ЖК-дисплея 2k, 4K.
Применимо к пользователям:
1. Производитель крупномасштабных ЖК-панелей, фабрика телевизоров;
2. Компания послепродажного обслуживания (AMS), индустрия обслуживания ЖК-экранов.
3. Дистрибьюторы ЖК-телевизоров обеспечивают послепродажное обслуживание.
4. Марка ЖК-телевизора, авторизованная/сотрудничающая сервисная компания.
Как использовать машину для ремонта лазерного ЖК-дисплея?
1, Inspection: HD Microscope Imaging to Figure Out Defective LCD area and Control Circuit(Gate Lines).
2, Repair : Use Powerful Laser to Micro Weld/Solder the Mask on Backup Lines, to Re-connect to the “Ok” Control Circuit of the Same Color, to Re-gain the Voltage signal.
3. Тест: осмотр отремонтированной области ЖК-дисплея.
Do you have training for your machines?
Yes.Одно устройство может предоставить 4 техническим специалистам бесплатное участие в обучении. Сочетая теорию с практикой, технический специалист на месте быстро освоит основные правила эксплуатации машины, методы устранения неисправностей ЖК-панели и базовые навыки обслуживания..
Featured Specs
| Модель: | СТ-65Л |
|---|---|
| z эффективный ход | 100 мм |
| Эффективный ход X/Y | Горизонтальная 1290 мм вертикальная 725 мм |
| Рабочая поверхность: реальный размер по горизонтали 1500мм*1100мм. | |
| Размер стеклянного стола составляет 1470 мм по горизонтали и 1100 мм по вертикали. (Если вам необходимо увеличить рабочий диапазон, его легко модернизировать. Примечание. Способ выдвижения стекла и вертикального вертикального экрана опорной рамы усилен. Рабочий диапазон основан на стеклянном столе.) Вышеуказанные параметры в основном может соответствовать размеру 60 дюймов. (параметр размера экрана 60 дюймов: 1443*821) | |
| Размер машины: | Ш1800 *Д1200*В1500 мм (горизонтальный поворотный экран) |
| Отображать: | 17-дюймовый дисплей |
| Рабочая температура: | 25 ℃ ~ 28 ℃ (оптимальная температура) |
| Размер ремонта телевизора | 17-65 дюймов |
| Влажность окружающей среды: | 65±5% относительной влажности |
| Индикация пятна: | цифровой свет + красный свет |
| Лазерная система: | Nd-YAG LASER- лазер свободной настройки (один лазер) |
| Длина волны: | Двойная длина волны 1064/532 нм |
| Выходная мощность: | 7мДж |
| Частота : | 1~10Гц |
| Переключение объектива: | Электрическое переключение |
| Множители: | 5 раз (Mitutoyo APO) 10 раз (Mitutoyo APO) 20 раз (Mitutoyo APO NIR) |
| Выходной эффект: | ± 21ТП3Т |
| Точность лазера: | регулируется в пределах ± 10 мкм |
| Лазерный диапазон: | длинная точка направления регулируется |
| Подвеска платформы: | воздушная подушка |
| Рабочий режим: | Кнопка электронного управления (шаговый двигатель 86 + редуктор 90 1: ось 5X, ось Y) (двигатель 57 + редуктор 60 1: ось 10Z) |
| Входное напряжение: | Однофазный переменный ток 220 В, 50–60 Гц, 10 А |
