Обзор
Полуавтоматическая система доработки обычных SMD, BGA, QFP, CSP, розеток, компонентов Micro-SMD и т. д.

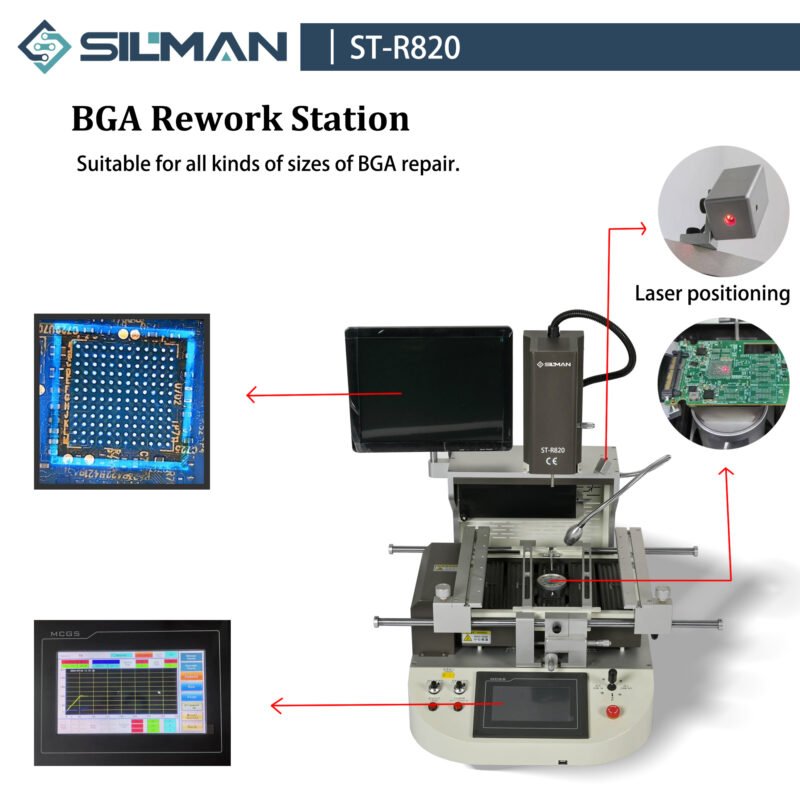

The ST-R820 SMD / BGA Rework Stations feature the latest vision and thermal process control technologies. Printed circuit boards and substrates consisting of components such as BGA’s, CSP’s, QFN’s, Flip Chips, Support P08 Small pitch LED beads, Min. 2mm * 2mm IC.Rework Station
- Стабильная и равномерная система отопления горячим воздухом
- Нижний нагреватель регулируемый
- Инфракрасный предварительный нагреватель из углеродного волокна
- Высокоточная система контроля температуры PID
- Промышленная ПЗС-камера высокого разрешения (1,3 МП)
- Высокоточная система оптического выравнивания

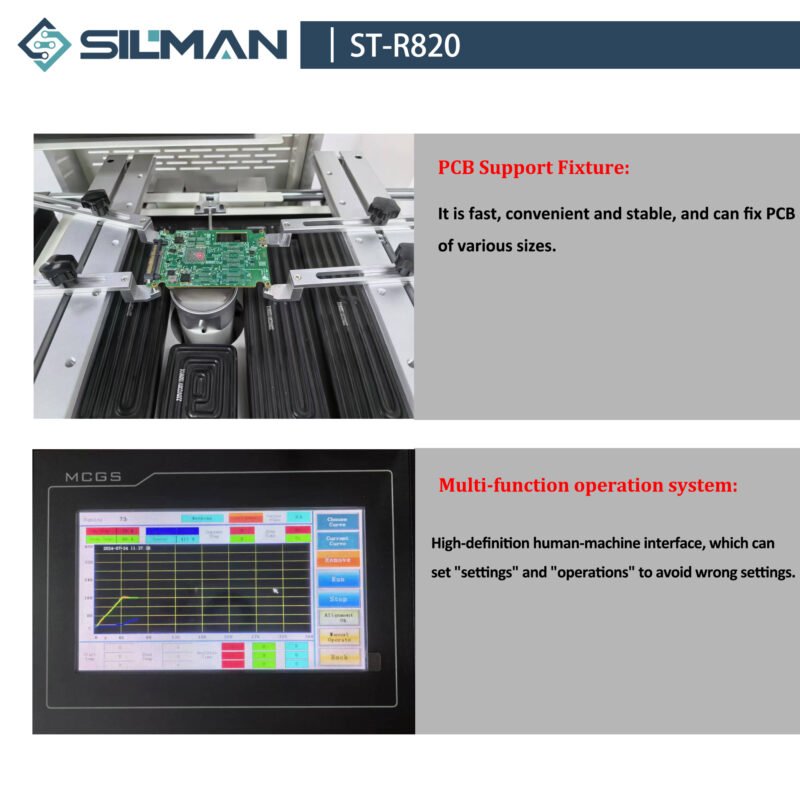

- Интерфейс ЧМИ с сенсорным экраном высокого разрешения
- Автоматическое размещение, распайка
- Встроенная система датчиков давления для защиты печатной платы

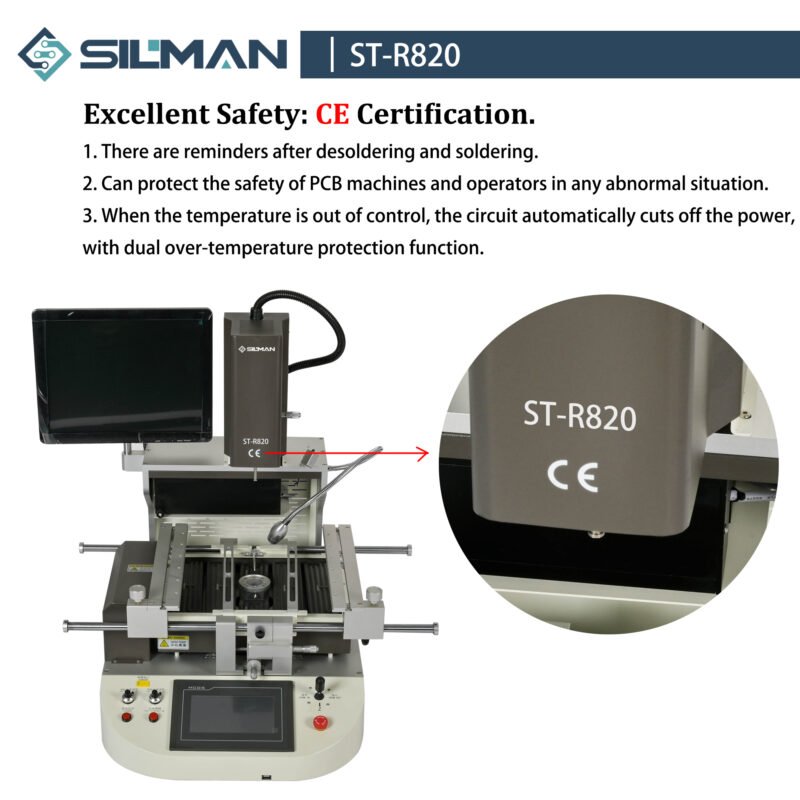

- Мониторинг температуры в реальном времени и защита от перегрева.
- Кнопка аварийной остановки
| Элемент | СТ-Р820 |
|---|---|
| Общая мощность | 5300 Вт |
| Верхний нагреватель | 1200 Вт |
| Нижний нагреватель | 1200 Вт |
| ИК обогреватель | 2700 Вт |
| Зона ИК-обогрева | 280*380 мм |
| Напряжение | 220 В переменного тока±10% 50/60 Гц |
| Направление движения | Ось Z |
| Контроль температуры | Точность термопары с замкнутым контуром типа K в пределах ±3 ℃ |
| точность температуры | ±3 градуса |
| Размер печатной платы | Макс 415*370 мм Мин 65*65 мм |
| Оптическая система | Японская оригинальная цветная ПЗС-матрица высокой четкости |
| BGA-чип | Макс 80*80 мм Мин 2*2 мм |
| Измерение | Д680*Ш630*В900 мм (подставка для ЖК-дисплея не входит в комплект) |
| Вес нетто | 79 кг |
| Упаковка | Д780*Ш800*В1090мм |
| Вес брутто | 105 кг |
- Камера для проверки процесса доработки
