Обзор
Это оборудование подходит для различных комбинаций FPC / COF / TAB и ЖК-дисплеев или печатных плат. Это профессиональное высокоточное ремонтное оборудование для ремонта 2K, 4K и изогнутых экранов различных размеров, повреждений кабеля ЖК-экрана или естественного падения. Возможен ремонт панели телевизора до 100 дюймов.
Руководство по эксплуатации:
1. Пуск: нажмите «Питание», чтобы запустить машину.
2. Регулировка параметров. Отрегулируйте все виды параметров до подходящего, включая положение давления воздуха (рекомендуется 0,04), давление вверх (рекомендуется 0,32), давление вниз (рекомендуется 0,28).
3. Очистка. Чистый кристаллический стержень, головка горячего пресса, стеклянный электрод двойного размера, чтобы не было пятен и пыли.
4. Выбор режима. Выберите правильный режим в зависимости от объекта прессования (плата или TCP).
5. Выравнивание головки горячего пресса. Нажмите «Выравнивание», чтобы переместить головку горячего пресса, нажмите вниз, переместите камеру, чтобы изображение головки горячего пресса на обоих ЖК-дисплеях было параллельным. Нажмите «Выравнивание» еще раз, чтобы выполнить сброс головки горячего пресса.
6. Выравнивание стеклянного электрода. Поместите стеклянный электрод на кристаллический стержень, переместите и отрегулируйте стекло так, чтобы электроды на обоих концах были параллельны. Нажмите «Выравнивание», чтобы головка горячего пресса и стеклянный электрод перекрывались, затем нажмите «Вакуумное поглощение», чтобы зафиксировать положение стекла и платформы.
7. Предварительное склеивание ①. Обрежьте ТАБ и поместите ТАБ в зону действия электрода ЖК-дисплея. Нажмите "Pre-Bonding" на сенсорном экране, чтобы переместить головку горячего пресса, а затем нажмите "Heating". После того, как температура достигнет 40°C-100°C, нажмите "Pre-Bonding", чтобы переместить головку горячего пресса вверх. (Температура не может быть слишком высокой) ② Очистите стеклянный электрод (очистка может быть выполнена только в одном направлении, и ватный тампон должен быть раскручен). ③ Снимите бумажную крышку ACF и поместите TAB точно на стеклянный электрод. ④ Проверьте, горизонтальна ли ТАБ, а затем сделайте так, чтобы электрод ТАБ и стеклянный электрод перекрывались с помощью регулировки влево и вправо. (Примечание: Отклонение электрода неизбежно. Как выровнять зависит от диапазона отклонения. Запомните диапазон отклонения, тогда вы сможете сделать выравнивание хорошо; электрод TAB будет раздуваться после нагрева) ⑤ Нажмите "Pre-Bonding", чтобы переместить головку горячего пресса вниз и наблюдать, перемещается ли положение TAB. Если перемещается, то отрегулируйте положение, если нет, то нагрев (40°C-60°C), чтобы сделать оба электрода слегка фиксированными.
8. Нажмите ①. Поместите кремний на стеклянный электрод, измените «Ручной» на «Авто» на сенсорном экране, затем одновременно нажмите «Старт 1» и «Старт 2», машина запустится (она будет работать с предыдущими настройками). ).Тогда склеивание завершено. ② Ослабьте крепление после завершения приклеивания стекла. Очистите электрод печатной платы, снимите бумажную крышку ACF с электрода TAB и наложите электрод TAB и электрод печатной платы под микроскопом. ③ Нажмите «Выравнивание», чтобы переместить головку горячего пресса вниз. Удерживая горячую пресс-головку рукой, одновременно перемещайте стекло так, чтобы край TAB перекрывался с краем горячей пресс-головки. ④ Поместите тефлон и нажмите «вправо». Измените «ручной» на «авто» на сенсорном экране, затем одновременно нажмите «Старт 1» и «Старт 2», склеивание завершено.

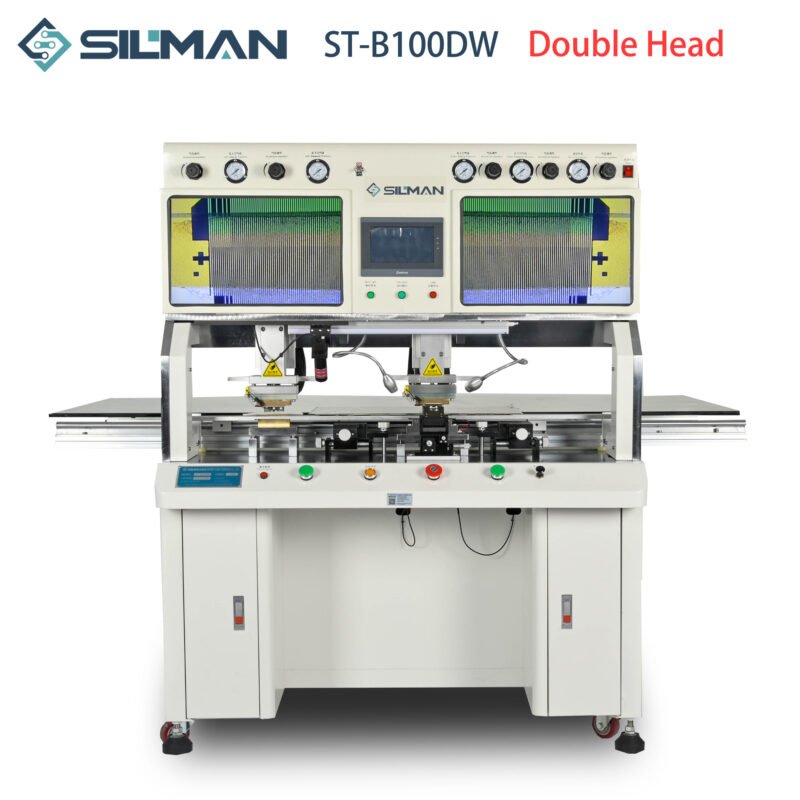

Модель устройства | СТ-B100DW |
---|---|
Спецификация | Двойная голова |
Поддержка максимального размера ЖК-дисплея | 100 дюймов (можно настроить) |
Режим отопления | Импульсный нагрев |
Рабочая точность | ≤±0,01 мм |
Рабочая мощность (шт/час) | 45 шт. |
Размер машины | 1800 мм (Д) × 1200 мм (Ш) × 1400 мм (В) |
Входная мощность | 220 В переменного тока ± 10%, 50–60 Гц |
Номинальная мощность (Вт) | 4000 Вт |
Рабочее давление | 0,4-0,8 МПа |
Режим работы | 7-дюймовый сенсорный экран управления |
Система выравнивания | 2 Камера C/LCCD высокой четкости |
Диапазон температурной погрешности | ±0,5°С |
Устройство управления программированием | Контроллер ПЛК |
TAB приспособление | Микрометр Регулировка оси X, Y, Z |
Платформа движется | Ручное управление |
Размер головки горячего пресса | Слева: 2,0 мм*50 мм; Справа: 1,2 мм*5 0 мм |
- Камера для проверки процесса доработки
