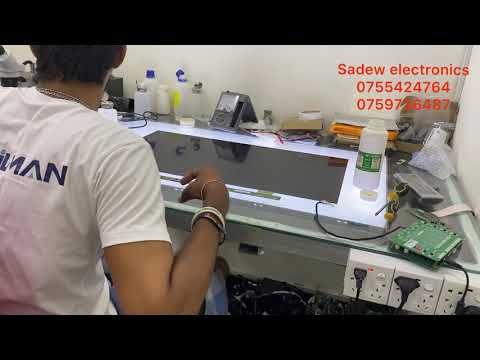

Один из наших счастливых клиентов купил Cof Bonding Machine ST-100SS из Шри-Ланки
Обзор
Это оборудование подходит для различных комбинаций FPC / COF / TAB и ЖК-дисплеев или печатных плат. Это профессиональное высокоточное ремонтное оборудование для ремонта 2K, 4K и изогнутых экранов различных размеров, повреждений кабеля ЖК-экрана или естественного падения. Возможен ремонт панели телевизора до 100 дюймов.
Машина для склеивания COF ST-100SS Может ремонтировать ТВ-панели размером до 100 дюймов. Он используется в различных комбинированных соединениях FPC, COF, TAB и ЖК-панелей, а также печатных плат.
- Ремонт ЖК-экрана 2K/4K
- Может работать с плоской и изогнутой панелью экрана.
- Замена ACF COF/TAB/FPC для экрана ЖК-телевизора
- Высокоточная система контроля температуры PID
- Высокоточная система оптического выравнивания с промышленной ПЗС-матрицей высокого разрешения (2 МП)
- Интерфейс ЧМИ с сенсорным экраном высокого разрешения
- Встроенное устройство для испытания под давлением для защиты печатной платы
- Мониторинг температуры в режиме реального времени и защита от перегрева.
- Функция аварийной остановки
- Дополнительная инспекционная камера
| Модель устройства | СТ-100СС |
|---|---|
| Описание устройства | Оборудование для ремонта экранов, оборудование для ремонта ЖК-дисплеев, оборудование для склеивания COF/TAB и т. д. |
| Использование устройства | Этот продукт используется в различных комбинированных соединениях FPC, COF, TAB и ЖК-панелей и печатных плат, отражается на ЖК-дисплее различных размеров: вертикальном, горизонтальном, вертикальном, горизонтальном, черном поясе, черном, цветной нити, ленте, мульти -линейный, черный, черно-белый, вертикальный половинный дисплей, обслуживание горизонтальной половины. |
| Особенности устройства | Одна головка, одно пневматическое устройство, один контроль температуры. |
| Применимые характеристики ЖК-панели | 15–65 дюймов (расширяемая платформа) |
| Применимая толщина ЖК-панели | 0,3-1,1 мм [одиночное стекло] |
| Тип панели | TFT |
| IC-номер соединения | Один/ПАНЕЛЬ |
| Направление склеивания | Однонаправление X или Y |
| Размер клеевой головки | Сменное лезвие в соответствии со спецификациями IC (Оригинальная машина оснащена (50X1,2X10). |
| Время процесса оборудования | TFT, 3,8 S/чип |
| Производственный ритм | ВКЛАДКА, 100 шт/ч |
| Точность склеивания | ±1,5 мкм (поддержка 4K) |
| Настройка высочайшей точности позиционирования | ±0,5 мкм |
| Требования к оборудованию, рабочая среда | Чистое, без пыли, чистое помещение |
| Давление питания | 0,1~0,7 МПа Источник сухого воздуха |
| Источник питания | 220 В переменного тока ± 10%, 50 Гц, 3500 Вт |
| Пневматическое устройство | Прецизионный цилиндр Air TAC Original |
| Система давления | Структура параллельного стержня системы давления исключает вес индентора, минимальная точность давления может достигать 0,1 кг, в компонентах давления используются прецизионные компоненты SMC. |
| Метод нагрева | Импульсный режим (быстрый нагрев/охлаждение и дополнительное охлаждение) |
| Система контроля температуры | Время комнатной температуры до 180 градусов, время отклика в течение 2-3 секунд |
| Головка горячего прессования | Материал: Титановый сплав Свойства металла: SUS440C Точность плоскости (поверхность горячего прессования): 0,001 мм. |
| Тип термопары | Тип K Оригинальный провод OMEGA США |
| Промышленный блок управления/программа | ПЛК Panasonic FX－C14T Система обработки изображений Panasonic |
| Сенсорный блок | Управление дисплеем Двухъядерный сенсорный экран Samkoon |
| Единица изображения | Контрапункт COF: Контрапункт вниз (Оптический путь: Линза> Кварц> Электрод ITO> COF) |
| Устройство обрезки COF | Ход R: грубая регулировка 360 градусов, точная регулировка +/- 5 градусов. |
| приспособление COF | Тип механического зажима COF, микрометр радиуса наклона в направлении Z, точная настройка |
| Блок вращения линзы | Режим управления: управление микрометром X/Y/Z |
| Силикон/Тефлон | Положение ручного переключения |
| ЖК-сцена (платформа) | Ручное перемещение слайдов, автономное вакуумно-адсорбционное устройство |
| Выравнивание головки склеивания | Цилиндр можно настроить на остановку в любом положении в верхнем и нижнем направлениях. |
| Метод управления | Сенсорный экран + управление кнопками |
| Установка параметра | При необходимости можно хранить несколько наборов параметров горячего прессования. |
| Номинальное напряжение | 180-220 В переменного тока |
| Пиковая мощность | 400-1100 Вт (может поддерживать склеивающую головку шириной 68X1,2X10) |
| Максимальная мощность | 1100 Вт |
| Фактическая мощность | 580 Вт |
| Размер тела | 1800x1260x1450 мм (Д*Ш*В) 860*860*1450 мм (Д*Ш*В) без размера платформы |
| Вес нетто оборудования | 250 кг |
| Количество упаковок | 2 |
| Упаковка оборудования | Ящики деревянные, небревные (материал – клееная доска, при экспорте фумигация не требуется) |
| Размер упаковки и вес брутто | 920X920X1660 мм (Д*Ш*В) 240 кг 1920X240X960 мм (Д*Ш*В) 110 кг |
