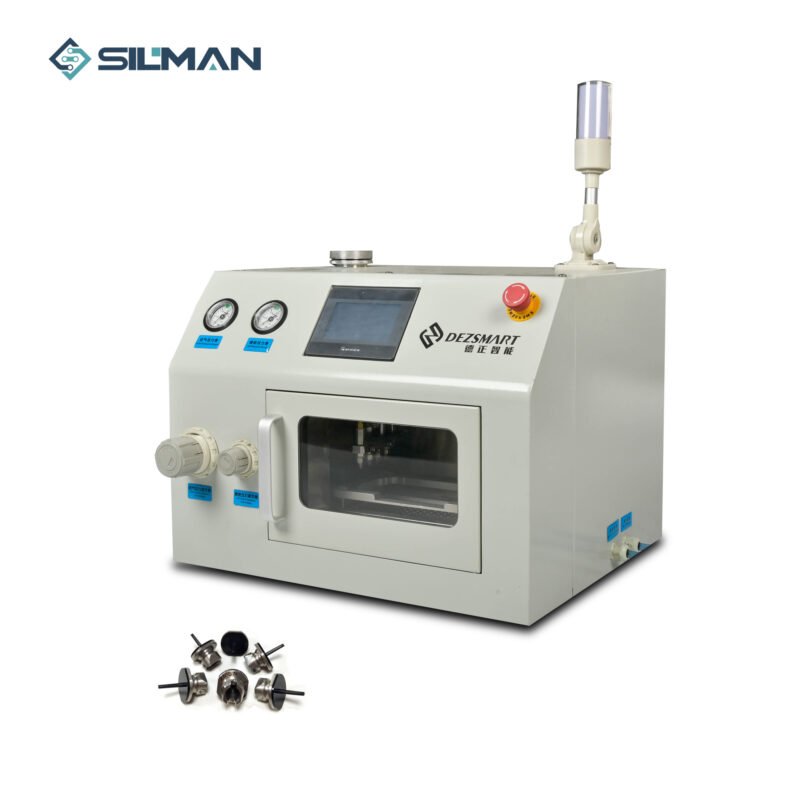

C716 Машина для очистки форсунок
- Миниатюризация и технология поверхностного монтажа с высокой плотностью создают проблемы для современных технологий SMT-сборки. Среди факторов, влияющих на скорость захвата и размещения деталей в машинах поверхностного монтажа, проблемы с соплами составляют 32%. В производственных процессах SMT стала очевидной острая необходимость в обслуживании и очистке сопел.
- Полностью автоматическая машина для очистки сопел серии C716 NEW MODE использует новейшую технологию очистки, используя только чистую воду и сжатый воздух для решения технической проблемы обслуживания сопел, что на 32% влияет на скорость адгезии SMT и скорость размещения.
- Простой в использовании, недорогой, не загрязняющий окружающую среду и безопасный!

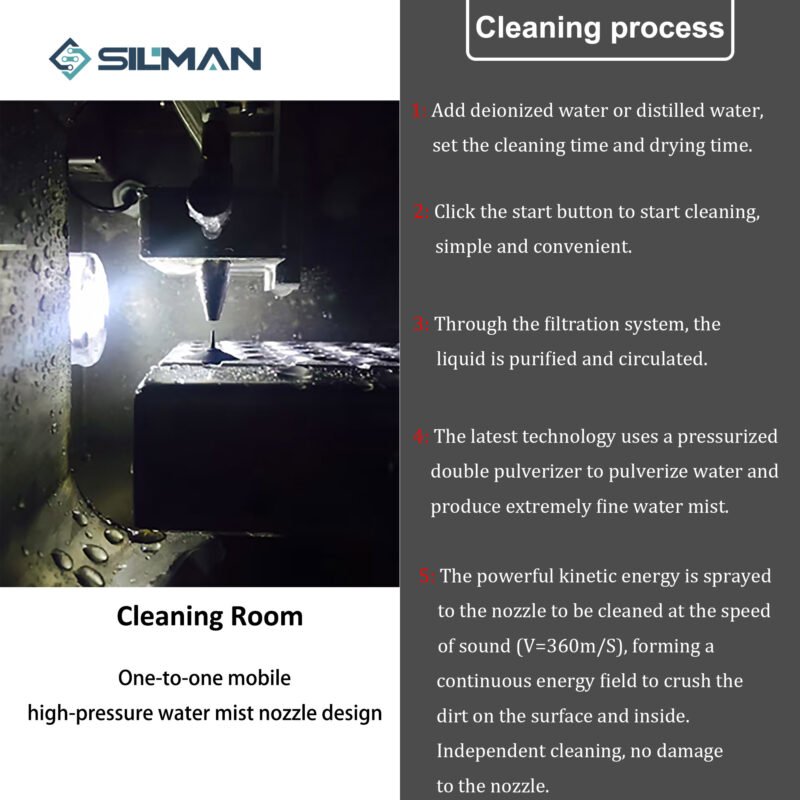

Распыляя воду для создания сверхтонкого водяного тумана и формируя мощную кинетическую энергию со сверхзвуковой скоростью (V=360 м/с), он эффективно удаляет грязь с поверхности и внутренней части форсунок. Самостоятельная очистка без повреждения форсунок. Использование этого устройства для ежедневной профилактической очистки форсунок позволяет добиться тщательной очистки безопасным способом. Оно снижает стоимость брака сопел, вызванного традиционными методами очистки, продлевает срок службы сопел и играет важную роль в обслуживании машин поверхностного монтажа, обеспечивая их работу в оптимальных условиях.
Многофункциональный и удобный дизайн:
- Машина оснащена сенсорным человеко-машинным интерфейсом тайваньской компании Weintek, управляемым ПЛК.
- В пневматических компонентах используются полностью импортные японские пневматические элементы SMC, обеспечивающие стабильную и эффективную работу.
- Основные части всей машины изготовлены из импортной японской нержавеющей стали 304, а специальные части - из импортной японской нержавеющей стали 316, чтобы машина не ржавела под воздействием воды, тем самым влияя на срок службы оборудования и другие угрозы безопасности.
- Тщательно удалите загрязнения, которые трудно очистить с помощью ультразвуковой технологии.
- Не оставляет остатков благодаря все меньшему диаметру сопла.
- Очистка производится более тщательно, что напрямую продлевает срок службы насадки.
- Никаких повреждений покрытия или отражателя насадки.
- Экологически чистая очистка с помощью деионизированной или дистиллированной воды.

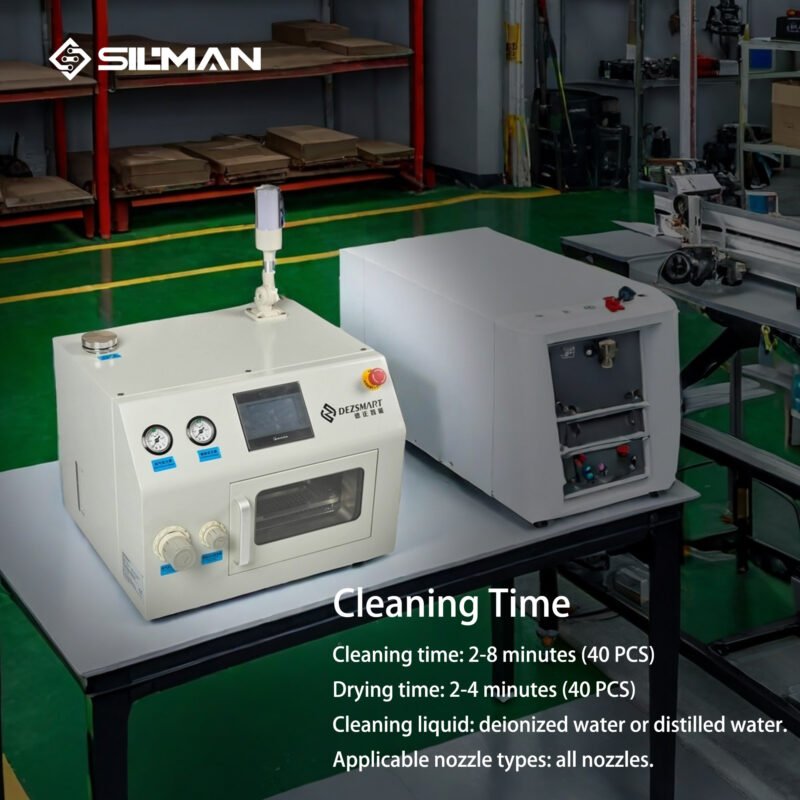

- Автоматическая непрерывная очистка и сушка.
- Простое и удобное управление.

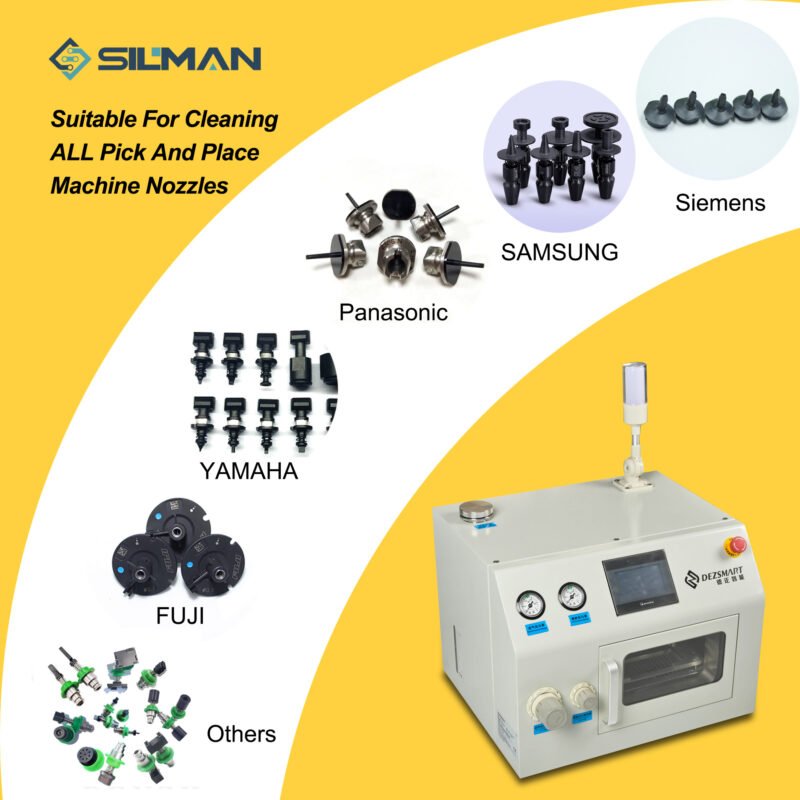

- Подходит для различных типов машин поверхностного монтажа.
- Сравнение с традиционными методами очистки
- Ручная очистка с помощью пневматического пистолета:
- Низкая эффективность, неспособность очистить поверхность и внутреннюю полость сопла, легко нанести повреждения при использовании стальной проволоки для очистки внутреннего отверстия.
- Большая разница в результатах очистки.
- Использование чистящих жидкостей и спирта может привести к проникновению и отслоению отражающего слоя.
- Ультразвуковая очистка:
- Низкая стоимость и высокая эффективность.
- Во время очистки сопла могут столкнуться друг с другом, что приведет к повреждению или отслоению черного покрытия.
- Чистящая жидкость повреждает поверхностное покрытие насадки, значительно сокращая срок ее службы.
- Невозможно полностью очистить поверхность и внутреннюю полость насадки.
- Сложность очистки новых форсунок 0201 из-за их маленьких внутренних отверстий, что приводит к неполной очистке из-за образования вакуумных пузырьков при ультразвуковой очистке.
- Экономические выгоды
- Сократите расходы на приобретение насадок:
- После использования полностью автоматической машины для очистки форсунок C716 загрязненные форсунки можно эффективно очистить, тем самым продлив срок их службы.
- Сократите ненужный труд:
- Поскольку машина использует полностью автоматическую очистку, нет необходимости в специальном персонале; весь процесс выполняется машиной автоматически.
- Эффективное снижение уровня брака и повышение производительности SMT:

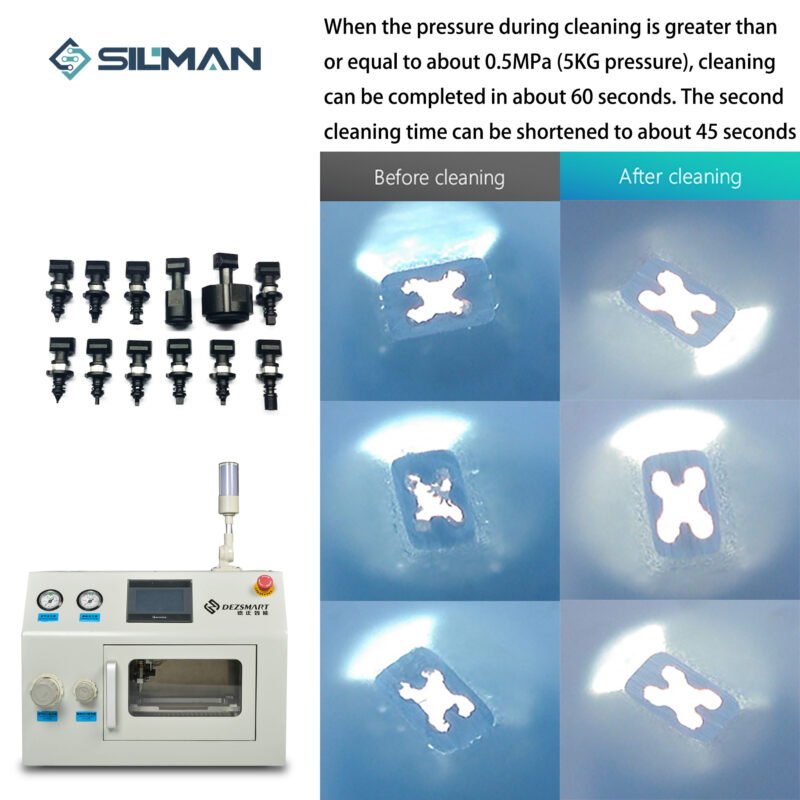

- Значительная часть производственных дефектов вызвана загрязненными поверхностями сопел и чрезмерно грязными внутренними полостями, что приводит к отбраковке материала или его неправильному размещению во время укладки, в результате чего последующая пайка оказывается некачественной. Использование очистительной машины позволяет постоянно поддерживать сопла в новом состоянии, значительно повышая эффективность производства.
| Модель устройства | C716 |
|---|---|
| Имя устройства | C716 Машина для очистки сопла для Pick and Place Machine |
| Газ | Сжатый воздух |
| Диапазон давления | 0,45 ~ 0,65 (МПа) |
| Давление струи | ≤ 0,4 (МПа) |
| Вместимость хранилища | 1200CC |
| Потребление | 300CC/H |
| Чистящая жидкость | Промышленная деионизированная или дистиллированная вода |
| Источник питания | AC220 ~ 240V |
| Потребляемая мощность | ≤ 0,1 КВТ |
| Операционная среда | 0 ~ 55℃ (без мороза) |
| Технические характеристики применяемых форсунок | 0201, 0402, 01005, 03015 и т.д. |
| Лоток для форсунок с 40 отверстиями (различные спецификации форсунок) | |
| Вес нетто | ~70 кг |

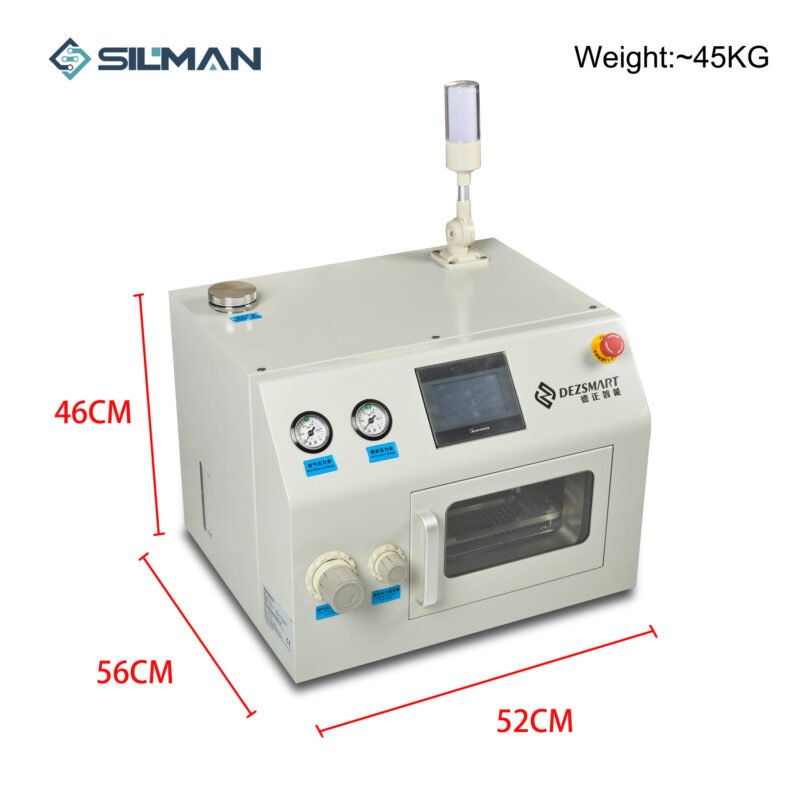

| Размеры машины | 520(Д) x 560(Ш) x 460(В) |
