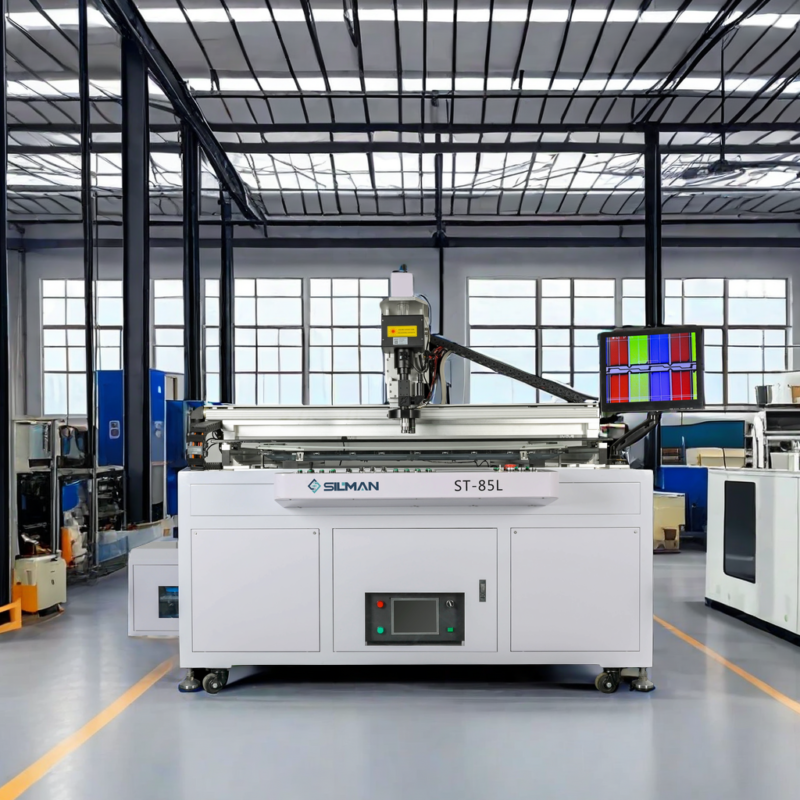

ST-85L 10/20/30HZ LCD TV Laser Repair Machine
ST-85L 10HZ/20HZ/30HZ LCD laser repair machine uses laser technology to accurately repair the screen circuit and structure, mainly solving common display faults such as bright lines, dark lines, and light leakage. It has the characteristics of high precision, non-contact, and high efficiency. It is a professional tool in the field of LCD TV repair.
* * Microscópio controlado elétrico preciso, lente trocada por um clique do mouse.
* Controle elétrico de tamanho de trabalho LASER, com 4 formatos diferentes opcionais para escolha.
* Estágio de trabalho de tamanho grande para painel LCD.
* Dispositivo de amortecimento embutido para evitar imagens tremidas.
* A velocidade de movimento do eixo XYZ pode ser ajustável e fácil de alternar.
* Lente comutada automaticamente e foco rápido.
* Monitor CCD de alta resolução com imagens de boa qualidade.
O que uma máquina de reparo a laser LCD pode consertar?
1, Defective Color Lines (Horizontal lines and Vertical lines), White Spots, Bright Line, Half line, Multi-line, Dotted line, etc,Caused by short circuit or impurities.
2, display de suporte TFT-LCD 、 IPS 、 LTPS 、 OLED, etc.
3, Support LG, SAMSUNG, Toshiba, Sony, CHANGHONG,TCL,Haier,Skyworth, Hisense, Konka and other all brand LCD Display.
4, suporte lcd de tamanho máximo de 100 polegadas;
5, suporte 2k, 4K LCD.
Aplicável aos usuários:
1, fabricante de painel LCD em grande escala, fábrica de TV;
2, Empresa de serviço pós-mercado (AMS), indústria de manutenção de telas LCD.
3, Distribuidores de TV LCD para fornecer serviço pós-venda.
4, empresa de serviços autorizados/cooperados da empresa de TV LCD da marca
Como usar uma máquina de reparo a laser LCD?
1, Inspection: HD Microscope Imaging to Figure Out Defective LCD area and Control Circuit(Gate Lines).
2, Repair : Use Powerful Laser to Micro Weld/Solder the Mask on Backup Lines, to Re-connect to the “Ok” Control Circuit of the Same Color, to Re-gain the Voltage signal.
3, Teste: Revise a área reparada do LCD
Do you have training for your machines?
Yes.Um dispositivo pode fornecer 4 técnicos para participarem do treinamento gratuitamente. combinando teoria com prática, permite que o técnico no local domine rapidamente as regras básicas de operação da máquina, métodos de solução de problemas do painel LCD e habilidades básicas de manutenção..
Featured Specs
| Modelo: | ST-85L |
|---|---|
| Curso efetivo Z | 100 mm |
| Curso efetivo X/Y | Horizontal 1290 mm vertical 725 mm |
| Superfície de trabalho: tamanho real horizontal 1500mm*1100mm | |
| O tamanho da mesa de vidro é 1470 mm na direção horizontal e 1100 mm na direção vertical. (Se você precisar aumentar a faixa operacional, é fácil atualizar. Nota: O método de extensão do vidro e a tela vertical vertical da estrutura de suporte são reforçados. A faixa operacional é baseada na mesa de vidro.) Os parâmetros acima pode basicamente atender ao tamanho de 60 polegadas. (Parâmetro de tamanho da tela de 60 polegadas: 1443*821) | |
| Tamanho da máquina: | W1800 *L1200*H1500mm (design de tela giratória horizontal) |
| Mostrar: | Tela de 17 polegadas |
| Temperatura de trabalho: | 25℃ ~ 28℃(Temperatura ideal) |
| Tamanho de reparo de TV | 17-65 polegadas |
| Umidade ambiente: | 65±5% UR |
| Indicação de ponto: | luz digital + luz vermelha |
| Sistema laser: | Nd-YAG LASER - laser de ajuste livre (um laser) |
| Comprimento de onda : | Comprimento de onda duplo de 1064/532 nm |
| Potência de saída: | 7mj |
| Frequência : | 1 ~ 10 Hz |
| Troca de lente: | comutação elétrica |
| Múltiplos: | 5 vezes (Mitutoyo APO) 10 vezes (Mitutoyo APO) 20 vezes (Mitutoyo APO NIR) |
| Efeito de saída: | ± 2% |
| Precisão do laser: | ajustável dentro de ± 10μm |
| Alcance do laser: | ponto de direção longo ajustável |
| Suspensão da plataforma: | airbag |
| Modo operacional: | Botão de controle eletrônico (motor de passo 86 + redutor 90 1: eixo 5X eixo Y) (motor 57 + redutor 60 1: eixo 10Z) |
| Tensão de entrada: | CA monofásica 220V, 50~60Hz, 10A |
