Panoramica

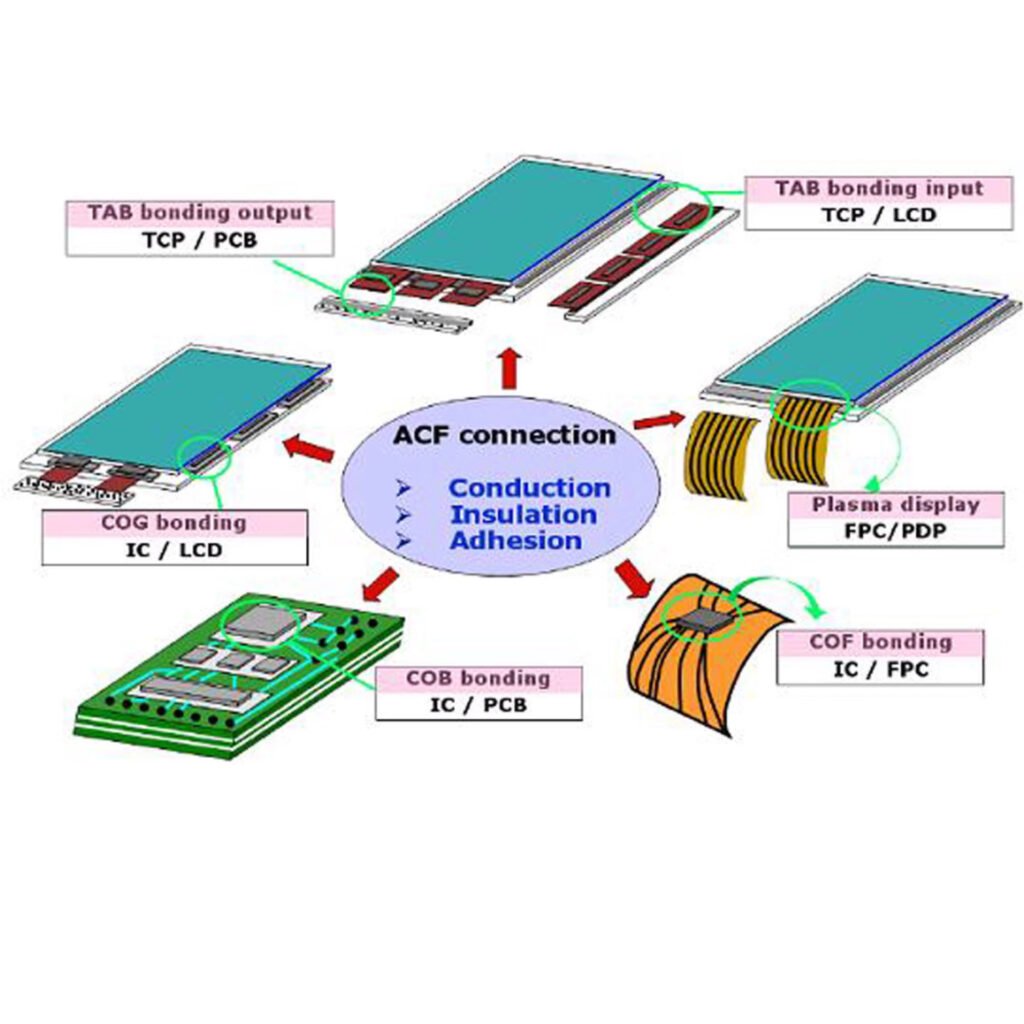

Questa apparecchiatura è adatta per una varietà di incollaggi combinati di schede FPC / COF / TAB e LCD o PCB. Si tratta di un'attrezzatura di riparazione professionale ad alta precisione per riparare schermi 2K, 4K e curvi di diverse dimensioni, danni al cavo dello schermo LCD o caduta naturale. Può riparare il pannello TV fino a 100 pollici.
Mini macchina incollatrice ACF ST-100WS
la nostra ST-100WS è una piccola macchina incollatrice per riscaldamento a impulsi con pressa a caldo con testa singola. È progettato per la riparazione del pannello dello schermo LCD della TV LED.
ST-100WS può riparare schermi TV fino a 100 pollici. Si tratta di una mini incollatrice con 2 telecamere CCD e una testa di incollaggio con pressa a caldo di dimensioni 50*1,4 mm. Possiamo anche fornire teste di macchine per incollaggio in altre dimensioni come 68*1,4 mm e 50*1,2 mm.
Questo modello ST-100SS è di piccole dimensioni che può far risparmiare sui costi di spedizione e sullo spazio di archiviazione. È una macchina incollatrice dal prezzo basso ma con le stesse buone prestazioni. È la nostra macchina per incollare la vendita a caldo.
Non esitate a contattarci per gli ultimi prezzi delle macchine incollatrici.

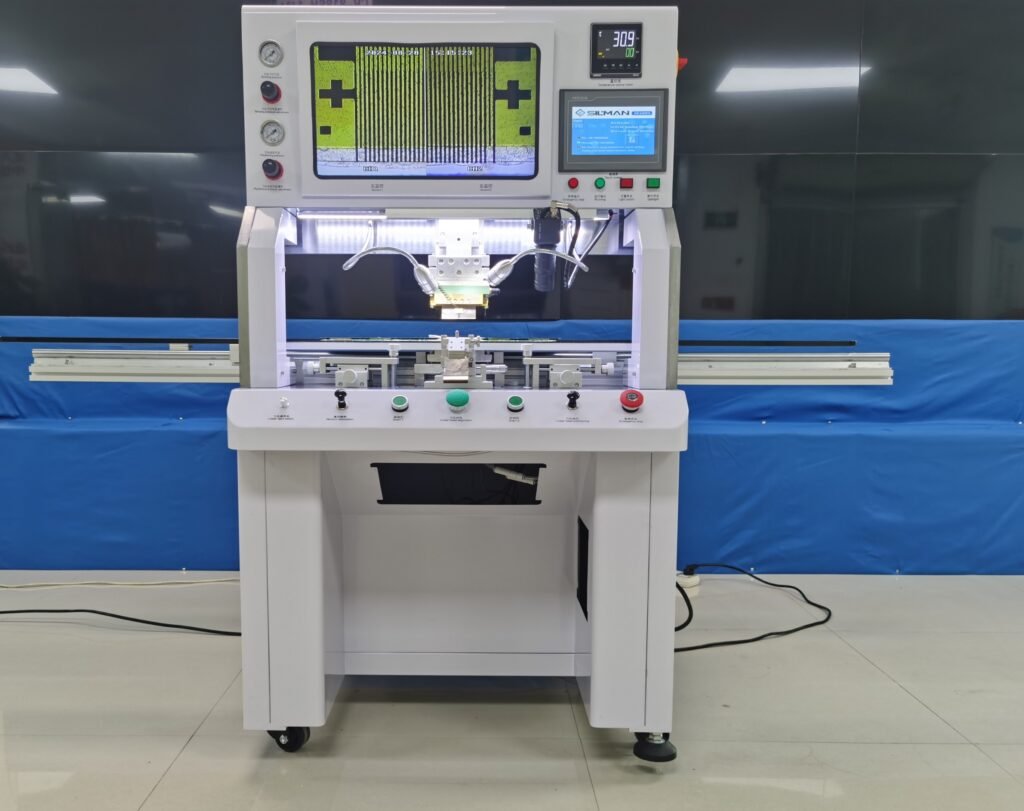

* Immagini della nostra macchina incollatrice per la riparazione del pannello dello schermo LCD della TV
Pezzi di ricambio per incollatrici
Vengono forniti pezzi di ricambio per la riparazione dell'incollatrice in garanzia. La garanzia per tutte le nostre incollatrici TV è di un anno.
accessori per macchine incollatrici
Nel prezzo dell'incollatrice è compreso il costo degli accessori. Devi solo acquistare COF, quindi potrai utilizzare la macchina incollatrice e iniziare la riparazione della TV.
| Modello del dispositivo | ST-100WS |
|---|---|
| Descrizione del dispositivo | Attrezzature per la riparazione dello schermo, attrezzature per la riparazione LCD, attrezzature per l'incollaggio COF/TAB, ecc. |
| Usi del dispositivo | Questo prodotto è utilizzato in una varietà di collegamenti combinati FPC, COF, TAB e pannelli LCD e PCB, si riflette in una varietà di dimensioni LCD verticale, orizzontale, banda verticale, cintura orizzontale, cintura nera, nero, filo colorato, nastro, multi -line, nero, bianco e nero, metà display verticale, manutenzione a metà guasto orizzontale. |
| Caratteristiche del dispositivo | Testa singola, dispositivo pneumatico singolo, controllo della temperatura singolo Design della sorgente di impulsi a più velocità per soddisfare i requisiti di potenza della pressione del prodotto diversificata |
| Specifiche del pannello LCD applicabile | 15"-65" (piattaforma espandibile) |
| Spessore applicabile del pannello LCD | 0,3-1,1 mm[Vetro singolo] |
| Tipo di pannello | TFT |
| Numero IC di legame | Uno/PANNELLO |
| Direzione di legame | Unidirezione X o Y |
| Dimensioni della testa di incollaggio | Lama sostituibile secondo le specifiche IC (La macchina originale è equipaggiata (50X1.4X10). |
| Tempo di processo dell'attrezzatura | TFT, 3,8 S/chip |
| Battito della produzione | TAB, 100 pezzi/H |
| Precisione dell'incollaggio | ±1,5 µm (supporta 4K) |
| Impostazione della massima precisione di posizionamento | ±0,5μm |
| Requisiti dell'attrezzatura ambiente di lavoro | Camera pulita, priva di polvere e pulita |
| Pressione di alimentazione | 0,1~0,7Mpa Sorgente di aria secca |
| Alimentazione elettrica | CA 220 V ± 10%, 50 HZ, 3500 W |
| Dispositivo pneumatico | Cilindro di precisione Air TAC Original |
| Sistema di pressione | La struttura a barra parallela del sistema di pressione elimina il peso del penetratore, la precisione minima della pressione può arrivare fino a 0,1 kg, i componenti di pressione utilizzano componenti di precisione SMC. |
| Metodo di riscaldamento | Impulso (riscaldamento/raffreddamento rapido e raffreddamento ausiliario) |
| Sistema di controllo della temperatura | Curva di aumento della temperatura regolabile con autotuning PID ad alta precisione La temperatura di picco: entro +/- 1 gradi Celsius |
| Testa di pressatura a caldo | Materiale: lega di titanio Proprietà del metallo: SUS440C Precisione del piano (superficie di pressatura a caldo): 0,001 mm Spessore piano 0,5 (mantenere 3 volte la molatura) |
| Tipo di termocoppia | Cavo OMEGA originale americano tipo K |
| Unità di controllo/programma industriale | PLC Panasonic FX－C14T Sistema di elaborazione delle immagini Panasonic |
| Unità touch | Controllo del display Touch screen Samkoon dual-core |
| Apparecchio COF | Tipo di bloccaggio meccanico COF, regolazione micrometrica del raggio di inclinazione in direzione Z |
| Unità rotante per obiettivo | Modalità di controllo: controllo micrometrico X/Y/Z Regolazione della messa a fuoco: regola manualmente la messa a fuoco |
| Silicone/Teflon | Posizione di commutazione manuale |
| Palcoscenico LCD (piattaforma) | Movimento manuale della slitta |
| Allineamento della testa di incollaggio | Il cilindro può essere impostato per fermarsi in qualsiasi posizione nelle direzioni superiore e inferiore |
| Metodo di controllo | Touch screen + funzionamento tramite pulsanti |
| Tensione nominale | CA 180-220 V |
| Picco di potenza | 400-1100 W (può supportare una testa di incollaggio larga 68X1.4X10) |
| Massima potenza | 1100 W |
| Potenza reale | 580 W |
| Corporatura | 1800X1200x1520mm(L*L*A) |
| Peso netto dell'attrezzatura | 250 kg |
| Numero di pacchi | 2 |
| Imballaggio dell'attrezzatura | Scatole di legno, non tronchi (il materiale è cartone incollato, per l'esportazione non è richiesta la fumigazione) |
| Dimensioni della confezione e peso lordo | Macchina da 920X920X1660mm（L*P*A）240KG 1920X240X960mm（L*P*A） 110KG Vetro |
- Telecamera per l'ispezione del processo di rilavorazione
