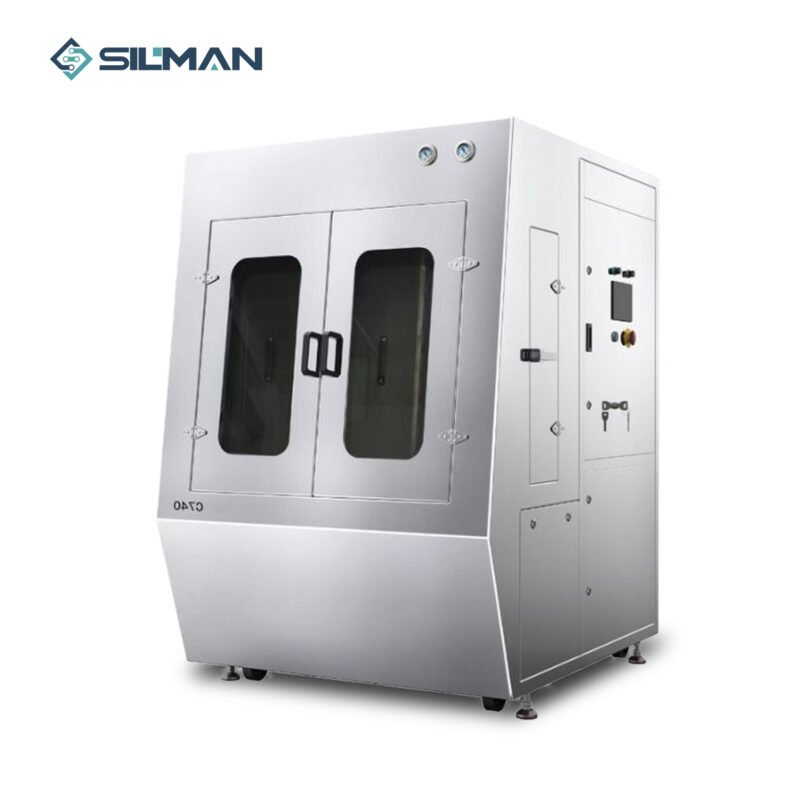

C740 Macchina per la pulizia delle matrici di PCB a base d'acqua
Questa macchina per la pulizia delle schede a base d'acqua è destinata principalmente all'industria elettronica. Le schede SMT vengono pulite utilizzando una soluzione detergente a base d'acqua. Utilizzando il processo di pulizia più avanzato del settore, raggiunge la pulizia 100% e la protezione dell'ambiente.
La macchina è composta da sistemi di pulizia, risciacquo, asciugatura e filtraggio. Alimentata da elettricità e aria compressa, l'operatore posiziona manualmente i pannelli nella camera di pulizia. Dopo aver impostato i parametri di pulizia, risciacquo, asciugatura e altri parametri rilevanti sul touchscreen, premono il pulsante di avvio e i pannelli vengono automaticamente puliti, risciacquati e asciugati.
Una volta completato il processo di pulizia impostato, la macchina si arresta automaticamente e si reimposta per l'operazione successiva, migliorando l'efficienza e la qualità. Questa apparecchiatura è un nuovo tipo di dispositivo di pulizia completamente automatico ad alte prestazioni. Utilizza detergenti a base d'acqua e acqua DI per il risciacquo, senza rischi per la sicurezza e senza danni per il personale.
- Sistema di spruzzatura ad alta pressione progettato specificamente per la pulizia di schede, refusi, PCB/PCBA, ecc. utilizzando una soluzione detergente a base d'acqua.
- Dotate di doppi serbatoi per liquidi e sistemi di riscaldamento per soddisfare le esigenze di pulizia, risciacquo e asciugatura ad aria calda.
- Flusso di processo: Pulizia - Chimica.
- Monitora la resistività della soluzione di risciacquo per garantire la pulizia; la resistività può essere regolata per soddisfare i diversi requisiti del processo di stencil.
- Il reflusso diretto del liquido riduce il consumo di liquido.
- Il corpo in acciaio inossidabile è robusto e durevole, resistente alle soluzioni acide, alcaline e ad altre soluzioni di pulizia.
- L'acqua di risciacquo può ottenere uno scarico zero a lungo termine grazie alla filtrazione ionica.
- Ventola ad alta pressione + aria calda per un'asciugatura più rapida e completa.
- Riduzione dei costi operativi: sono necessari solo 30-120 ml di liquido per ogni ciclo di pulizia e l'aria compressa viene utilizzata per recuperare il liquido residuo attraverso le tubazioni e le pompe dopo la pulizia, riducendo il consumo di liquidi di 50%.
| Modello del dispositivo | C740 | |
|---|---|---|
| Nome del dispositivo | C740 Macchina per la pulizia delle matrici di PCB a base d'acqua | |
| Specifiche di base | Dimensioni | 1310 mm (L) × 1410 mm (L) × 1860 mm (H) |
| Metodo di controllo | PLC + software di controllo touchscreen | |
| Tensione nominale | AC380V 50Hz 3P+N+E | |
| Potenza nominale | 15KW | |
| Potere totale | Circa 30KW | |
| Alimentazione dell'aria | 0,4-0,7Mpa | |
| Approvvigionamento idrico | 0,2-0,4Mpa | |
| Peso | Circa 650 kg | |
| Specifiche dell'apparecchiatura | Potenza della pompa di pulizia | 1,1KW |
| Potenza della pompa di risciacquo grossolana | 1,1KW | |
| Potenza della pompa di risciacquo del troppopieno | 0,06KW | |
| Serbatoio di pulizia Potenza di riscaldamento | 7KW | |
| Potenza di riscaldamento del serbatoio di risciacquo | 7KW | |
| Potenza di riscaldamento del serbatoio di prelavaggio | 4KW | |
| Capacità del serbatoio del liquido di pulizia | 42L (a livello alto) | |
| Capacità del serbatoio del liquido di risciacquo grossolano | 42L (a livello alto) | |
| Capacità del serbatoio del liquido di prelavaggio | 30L (a livello alto) | |
| Portata della soffiante | 9,2 m³/min | |
| Direzione operativa | Movimento alternativo sinistra-destra | |
| Funzioni dell'apparecchiatura | Gamma di pulizia | Schermi di stampa, spatole, errori di stampa, PCB, PCBA |
| Dimensione della pulizia | Massimo 740 mm (L) × 740 mm (L) × 40 mm | |
| Flusso di lavoro | Caricamento → Pulizia → Risciacquo → Asciugatura → Scarico | |
