Aperçu
Cet équipement convient à une variété de liaisons combinées FPC / COF / TAB et LCD ou PCB. Il s'agit d'un équipement de réparation professionnel de haute précision pour réparer les écrans 2K, 4K et incurvés de différentes tailles, les dommages du câble de l'écran LCD ou les chutes naturelles. Peut réparer un panneau TV jusqu'à 100 pouces.
Spécification de produit
ST-100SW ordinateur portable écran de télévision réparation acf tcp pcb ic fpc pdp cob cog brouillard onglet cof lcd led tv panneau réparation machine
(1) machine de liaison cof à onglets acf de câble flexible fpc IC de brouillard de rouage

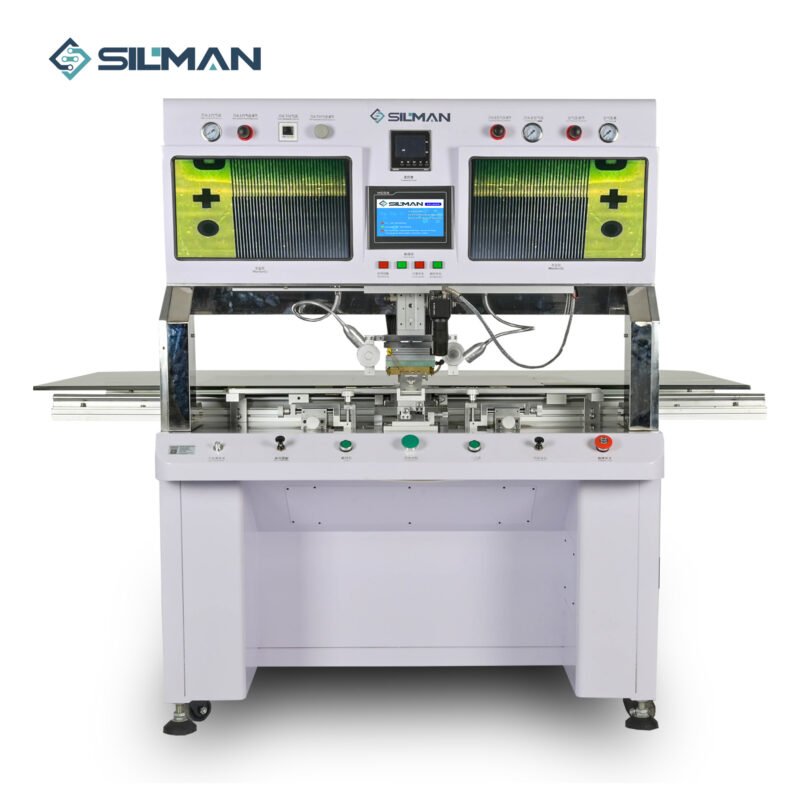

ST-100SW est notre grande machine de collage pour coller du ruban adhésif acf cof à travers une tête chauffante à impulsion de presse à chaud pendant le processus de réparation de l'écran LCD. Il est largement utilisé pour la réparation des panneaux d'écran de télévision LCD LED et peut résoudre les défauts d'affichage de l'écran causés par les dommages COF.
Il y a 3 caméras CCD et une tête de liaison par presse à chaud à chauffage par impulsions de taille 50*1,4 mm. Nous pouvons également fournir une tête de machine à coller
d'autres tailles comme 68*1,4 mm et 50*1,2 mm.
(2) machine de réparation de led lcd tv ST-100SW pour coller le brouillard de cog acf cof tab fpc
ST-100SW peut réparer un écran de télévision jusqu'à 100 pouces avec une plateforme en verre extensible. Il peut également réparer le panneau d'écran LCD TV 4K 8K.
Ce modèle ST-100SW est de grande taille et facile à utiliser. C'est une machine à coller à bas prix mais avec de bonnes performances. C'est notre machine de collage de vente chaude.
(3) Pièces de rechange pour machine à coller
Des pièces de rechange sont fournies pour réparer la machine à coller sous garantie. La garantie pour toutes nos machines de collage TV est d'un an.
(4) machine automatique de chauffage par impulsions à presse chaude à tête unique
(5) accessoires pour machines à coller
Le prix de la machine à coller comprend le coût des accessoires. Il vous suffit d'acheter du COF, vous pouvez ensuite faire fonctionner la machine à coller et
démarrez la réparation de votre téléviseur.
Je suis un bloc de texte. Cliquez sur le bouton Modifier pour modifier ce texte. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Caméra d'inspection supplémentaire
| Modèle d'appareil | ST-100SW |
|---|---|
| Description de l'appareil | Équipement de réparation d'écran, équipement de réparation LCD, équipement de liaison COF/TAB, etc. |
| Utilisations de l'appareil | Ce produit est utilisé dans une variété de liaisons combinées FPC, COF, TAB et LCD et PCB, se reflète dans une variété de tailles LCD verticales, horizontales, bandes verticales, ceinture horizontale, ceinture noire, noir, fil coloré, ruban, multi -ligne, noir, noir et blanc, demi-affichage vertical, maintenance demi-panne horizontale. |
| Caractéristiques de l'appareil | Tête unique, dispositif pneumatique unique, contrôle de température unique |
| Spécifications du panneau LCD applicable | 15"-100" (plateforme extensible) |
| Épaisseur du panneau LCD applicable | 0,3 mm-1,1 mm [verre unique] |
| Type de panneau | TFT |
| Numéro IC de liaison | Un/PANNEAU |
| Sens de liaison | X ou Y Unidirectionnel |
| Taille de la tête de collage | Lame remplaçable selon les spécifications IC (la machine d'origine est équipée (50X1,2X10). |
| Temps de traitement de l'équipement | TFT, 3,8 S/puce |
| Battement de production | ONGLET, 100 pièces/heure |
| Précision du collage | ±1,5 µm (supporte 4K) |
| Réglage de précision de positionnement le plus élevé | ±0,5 μm |
| Environnement de travail requis en matière d'équipement | Salle propre, sans poussière et propre |
| Pression d'alimentation | Source d'air sec 0,1 ~ 0,7 MPa |
| Source de courant | C.A. 220 V ± 10%, 50 Hz, 3 500 W. |
| Dispositif pneumatique | Cylindre de précision Air TAC Original |
| Système de pression | La structure à barres parallèles du système de pression élimine le poids du pénétrateur, la précision minimale de la pression peut atteindre 0,1 kg, les composants de pression utilisent des composants de précision SMC. |
| Méthode de chauffage | Pulse (chauffage/refroidissement rapide et refroidissement auxiliaire) |
| Système de contrôle de la température | Temps de température ambiante à 180 degrés, temps de réponse en 2-3 secondes |
| Tête de pressage à chaud | Matériel: Alliage de titane Propriétés du métal : SUS440C Précision plane (surface de pressage à chaud) :0,001 mm |
| Type de thermocouple | Fil OMEGA américain d'origine de type K |
| Unité de contrôle industriel / programme | Panasonic PLC FX－C14T Système de traitement d'images Panasonic |
| Unité tactile | Contrôle de l'affichage Écran tactile Samkoon dual-core |
| Unité d'image | Contrepoint COF : Contrepoint descendant (Chemin optique : Lentille > Quartz > Électrode ITO > COF) |
| Unité de coupe COF | Course R : réglage grossier à 360 degrés, réglage fin +/- 5 degrés |
| Fixation COF | Type de serrage mécanique COF, réglage fin du micromètre à rayon d'inclinaison dans la direction Z |
| Unité de rotation d'objectif | Mode de contrôle : contrôle micrométrique X/Y/Z. |
| Silicone / Téflon | Position de commutation manuelle |
| Scène LCD (plateforme) | Mouvement manuel du coulisseau, dispositif d'adsorption sous vide autonome |
| Alignement de la tête de collage | Le cylindre peut être réglé pour s'arrêter dans n'importe quelle position dans les directions supérieure et inférieure. |
| Methode de CONTROLE | Écran tactile + fonctionnement des boutons |
| Paramétrage | Peut stocker plusieurs ensembles de paramètres de pressage à chaud selon les besoins |
| Tension nominale | CA 180-220V |
| Puissance de crête | 400-1100W (peut prendre en charge une tête de liaison large de 68X1,2X10) |
| Puissance maximum | 1100W |
| Puissance réelle | 580W |
| Taille du corps | 1800X1260x1550mm (L*L*H) 1160*850*1450mm(L*W*H) sans taille de plate-forme |
| Poids net de l'équipement | 430KG |
| Nombre de colis | 2 |
| Emballage de l'équipement | Caisses en bois, autres que des bûches (le matériau est un panneau collé, aucune fumigation n'est requise pour l'exportation) |
| Taille du colis et poids brut | 1240X840X1680mm（L*L*H）337KG 1920X240X960mm（L*L*H） 110KG |
