Aperçu

Mode d'emploi:
1. Démarrer : appuyez sur « Power » pour démarrer la machine
2. Réglage des paramètres Ajustez toutes sortes de paramètres en fonction de celui approprié, y compris la pression d'air de position (0,04 est suggéré), la pression vers le haut (0,32 est suggéré), la pression vers le bas (0,28 est suggéré)
3. Nettoyage de la barre de cristal propre, de la tête de presse à chaud, de la double taille de l'électrode en verre pour garantir l'absence de taches et de poussières.
4. Sélection du mode Sélectionnez le bon mode en fonction de l'objet pressant (PCB ou TCP)

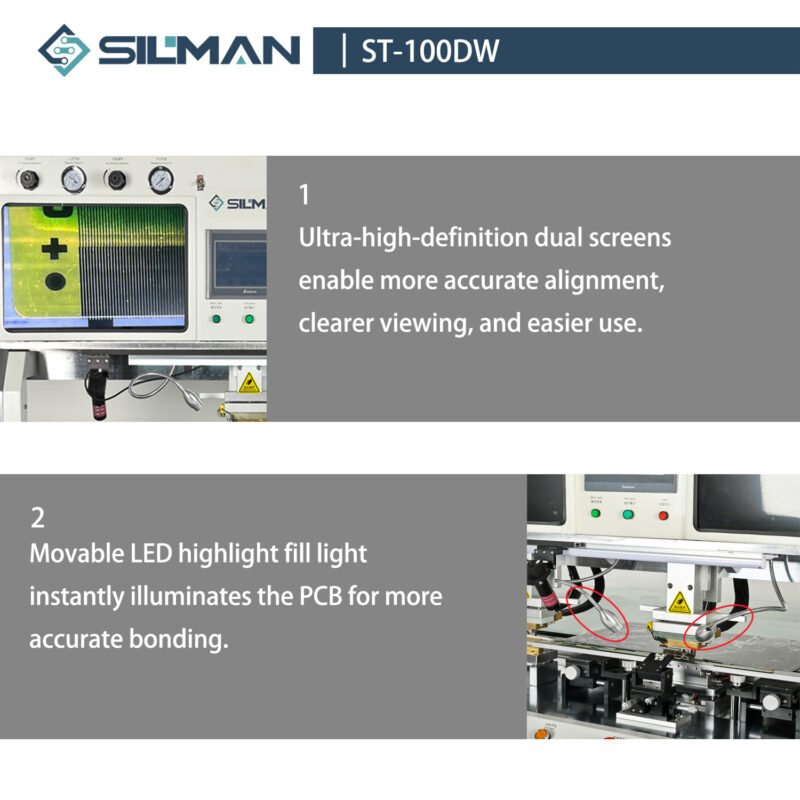

5. Alignement de la tête de presse à chaud Appuyez sur « Alignement » pour déplacer la tête de presse à chaud vers le bas, déplacez la caméra pour que l'image de la tête de presse à chaud sur les deux écrans LCD soit parallèle. Appuyez à nouveau sur « Alignement » pour réinitialiser la tête de presse à chaud.
6. Alignement de l'électrode de verre Placez l'électrode de verre sur la barre de cristal, déplacez et ajustez le verre pour que les électrodes aux deux extrémités soient parallèles. Appuyez sur « Alignement » pour que la tête de presse chaude et l'électrode de verre se chevauchent, puis appuyez sur « Absorber sous vide » pour fixer la position du verre et de la plate-forme.
7. Pré-liaison ①. Clipsez le TAB et placez le TAB à proximité de l'électrode du LCD. Cliquer sur "Pre-Bonding" sur l'écran tactile pour déplacer la tête de la presse à chaud, puis cliquer sur "Heating". Lorsque la température atteint 40°C-100 °C, cliquer sur "Pre-Bonding" pour déplacer la tête de la presse à chaud vers le haut. (La température ne doit pas être trop élevée) ② Nettoyer l'électrode de verre (le nettoyage ne peut se faire que dans un sens et le coton-tige doit être essoré). ③Décoller la couverture de papier de l'ACF et placer précisément le TAB sur l'électrode de verre. ④Vérifier si le TAB est horizontal et faire en sorte que l'électrode du TAB et l'électrode de verre se chevauchent en effectuant un réglage gauche et droit (remarque : La déviation de l'électrode est inévitable. La manière d'aligner dépend de la plage de déviation. Si vous vous souvenez de la plage de déviation, vous pourrez effectuer l'alignement correctement ; l'électrode TAB gonflera après le chauffage) ⑤ Appuyez sur "Pre-Bonding" pour déplacer la tête de la presse à chaud vers le bas et observez si la position de l'électrode TAB est déplacée. Si elle est déplacée, ajustez la position, sinon, chauffez (40°C-60 °C) pour que les deux électrodes soient légèrement fixées.
8. Appuyez sur ① Placez le silicium sur l'électrode de verre, changez "manuel" en "Auto" sur l'écran tactile, puis appuyez sur "Démarrer 1" et "Démarrer 2" en même temps, la machine démarre (elle fonctionnera comme les paramètres précédents ).Puis le collage est terminé. ② Desserrez le luminaire une fois le collage du verre terminé. Nettoyez l'électrode PCB, décollez le couvercle en papier de l'ACF sur l'électrode TAB et chevauchez l'électrode TAB et l'électrode PCB au microscope. ③ Appuyez sur « Alignement » pour déplacer la tête de la presse chaude vers le bas. Tenez la tête de presse chaude à la main et déplacez le verre en même temps pour chevaucher le bord de la languette et le bord de la tête de presse chaude. ④ Placez le Téflon, cliquez sur « vers la droite ». Remplacez « manuel » par « Auto » sur l'écran tactile, puis appuyez simultanément sur « Démarrer 1 » et « Démarrer 2 », la liaison étant terminée.
