ST-300ED has precision and efficiency adhesive dispensing outputs forelectronicsindustry, sutomotive industry or medical supply and pharmaceutical industry.

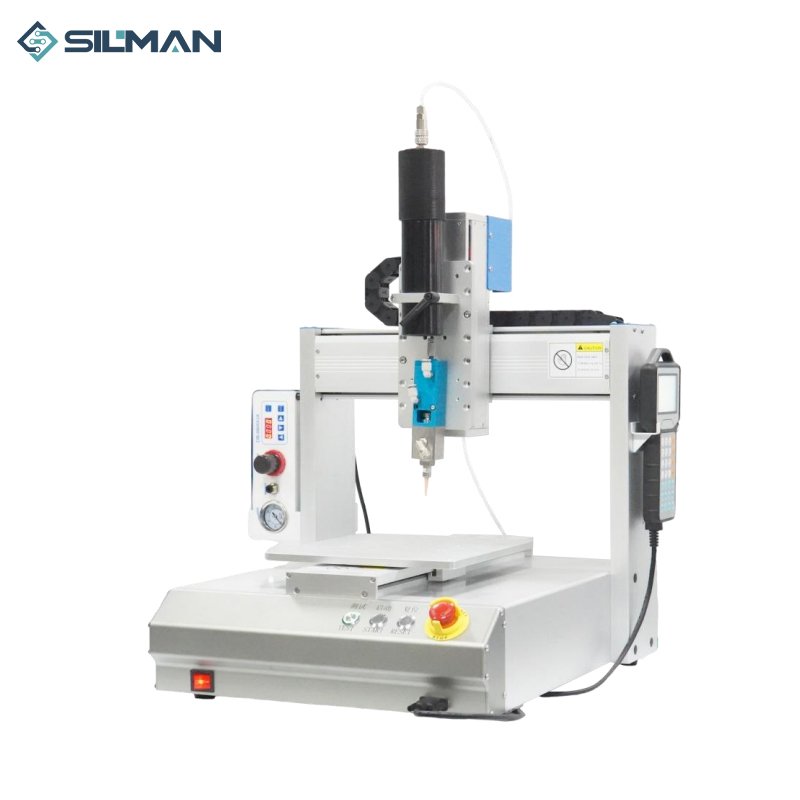

Desktop Automatic Dispensing Robot
ST-300ED

Main Specification:

Modèle	ST-300ED	ST-400ED	ST-500ED
Zone de travail/mm	300(X) *300(Y) *100(Z)	400(X) *400(Y) *100(Z)	500(X) *500(Y) *100(Z)
Taille/mm	490(L)*528(L)*679(H)	590(L)*628(L)*679(H)	690(L)*728(L)*679(H)
Charge maximale Y/Z	7kg/3kg
Max move speed	400 mm/s (XY)/200 mm/s (Z)
Mode conduite	Moteur pas à pas + courroie + rail de guidage linéaire précis
Répétabilité XYZ	±0,03 mm
Capacité du programme	999 fichiers de paramètres (65 535 points peuvent être enregistrés par fichier)
Le système d'exploitation	Panneau LCD/dispositif de programmation manuel
Système moteur	Moteur micro-pas à pas de haute précision du Japon
Modèle de mouvement	Point à point sur l'axe XYZ, ligne continue, arc
Ports E/S pour extension	4 entrées/4 sorties
Source de courant	AC220V 50/60Hz 0,5kw
Condition de travail	Temperature 0-40℃;humidity 20-90%
Poids	Environ 35 kg	Environ 45KG	Environ 55KG



Main Configurations

Article	Unit	QTY	Remark
Motor	kit	3	Micro stepping motor
High Precision dispensing valve	pc	1	Optional
Motion Controller	kit	1	Developed by automatic
Automatic Dispensing Software	kit	1	independent R&D
Precise Dispensing controller	kit	1	Optional



Features and Function



1. Fonctionnement avec panneau LCD portable. Il est facile à programmer et à apprendre.

2.It can draw points, lines, arc, and circle and, even irregular curve by consecutive interpolation and realize

any 3D non planar trajectory path.

3.Excellent teaching functions. Support inserting and group editing of array, graphical browsing, three

dimensional elliptic, common graphical libraries.

Le périphérique de stockage de fichiers MiniSD à haute vitesse et capacités 2G peut stocker 999 documents de processus de distribution.

La quantité de colle, la vitesse de distribution de colle, le temps d'injection et le temps d'arrêt peuvent être configurés avec des paramètres

Avec le deuxième contrôleur de distribution spécial, la sortie de colle est assez stable sans fuite ni goutte.

La fonction de prévention automatique du gel peut empêcher efficacement le durcissement de la colle de coincer la tête de l'aiguille.

Compatibilité puissante avec PC. Prend en charge l'importation de logiciels de conception populaires, comme Auto CAD, Coral Draw. Avec le logiciel Logo shop, il peut générer et produire toutes sortes de fichiers de formats, comme NC, .AI, .DXF, .JPG, .BMP, scanner, etc.

9.It is suitable for fluid glue, such as UV, AB glue, COB (black glue), white glue, EMI conductive

Glue, silicon, epoxy resin, instant glue, silver glue, red glue, paste, thermal grease, welding control paste, Transparent paint, screw fixative and so on.



Accessories list for ST-300ED

Article	QTY	Unit	Remark
Control Platform	1	Set	Power supply,I/O dateline,Ground lead
Guide Box	1	Pcs	Include I/O dateline
Dispensing Control device	1	Set	100T
General Jigs	1	Kit	320*320mm with four L stop dog
Optical tools	1	Kit	Allen Wrench
Needle Head	1	Bag
30CC Needle cylinder	1	Pcs
30CC Adaptor	1	Pcs
Manual	1	Pcs
Qualification License	1	Pcs
Test Report	1	Pcs
Packing List	1	Pcs
Delivery Note	1	Pcs
Carton	1	Pcs
