Descripción general
Sistema de rayos X de retrabajo semiautomático para inspección sin destrucción de SMD, BGA, QFP, CSP, enchufes, juntas de soldadura de componentes Micro-SMD, calidad del material, etc.
Sistema de inspección por rayos X X6600
- SMT/Semicon/Solar/Conector/LED
- Imagen de alta definición: Inclinado/Puente/Huecos/Soldadura en frío/Cable de unión

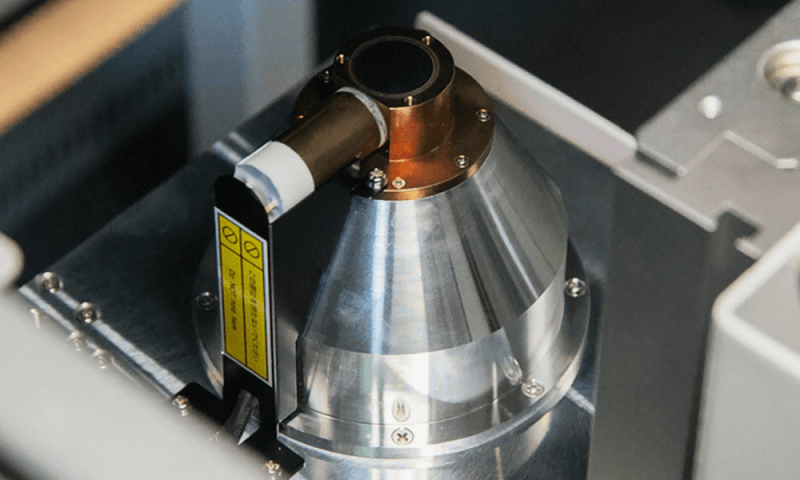

- Tubo de rayos X cerrado de 90KV y 5μm, con larga vida útil y mantenimiento gratuito
- Detector de panel plano digital de 1,3 mp
- observación de 30 grados
- Navegación de imágenes en color, fácil de usar.
- Detección automática de programación y análisis automático NG o OK
- Configuración de puntos de observación de paneles más modulares.
Solicitud
1) Inspección de defectos en la encapsulación de circuitos integrados, por ejemplo: separación de capas, grietas, huecos e integridad de líneas.
2) Medir el tamaño del chip, medir la curvatura de la línea, medir la proporción del área de soldadura de los componentes.
3) Posibles defectos en los procesos de fabricación de PCB, ej: desalineación, puente de soldadura y abiertos.
4) Cortocircuito en soldadura SMT, soldadura en frío, componente desplazado, soldadura insuficiente, inspección y medición de vacíos de soldadura.
5) Inspección de defectos de conexiones abiertas, cortas o anormales que puedan ocurrir en mazos de cables y conectores automotrices.
6) Inspección de rotura o hueco interior en plástico o metal.
7) Uniformidad de apilamiento de baterías, inspección de soldadura de electrodos.
8) Inspección de semillas, material biológico, etc.
| Elementos | Contenido | |
|---|---|---|
| Modelo | X-6600 | |
| tubo de lanzamiento de rayos X | Tipo de tubo | Tubo de rayos X cerrado |
| Tensión máxima del tubo | 90kV (100, 130kV opcional) | |
| Corriente máxima del tubo | 0,15 mA | |
| Tamaño del punto focal | 5 μm | |
| Aumento | Ampliación geométrica: 150X | |
| Ampliación del sistema: 1000X | ||
| Detector | Velocidad de imagen | 30 fps |
| Resolución | 1176*1104 | |
| Ángulo inclinado | 60° | |
| Especificaciones del gabinete | Tamaño de la mesa | 540mm*450mm |
| Dimensión | Longitud: 1360 mm, ancho: 1360 mm, altura: 1650 mm | |
| Peso neto | 1300 kilos | |
| Voltaje de entrada | CA 110 V - 220 V ±10% (fuente de alimentación estándar) | |
| Cantidad de fuga de rayos X | ≤0,3 uSv/h | |
| Sistema operativo | Windows 7 Seamark 6.0 | |
| Poder total | 1700W | |
- Garantía adicional de 1 año
