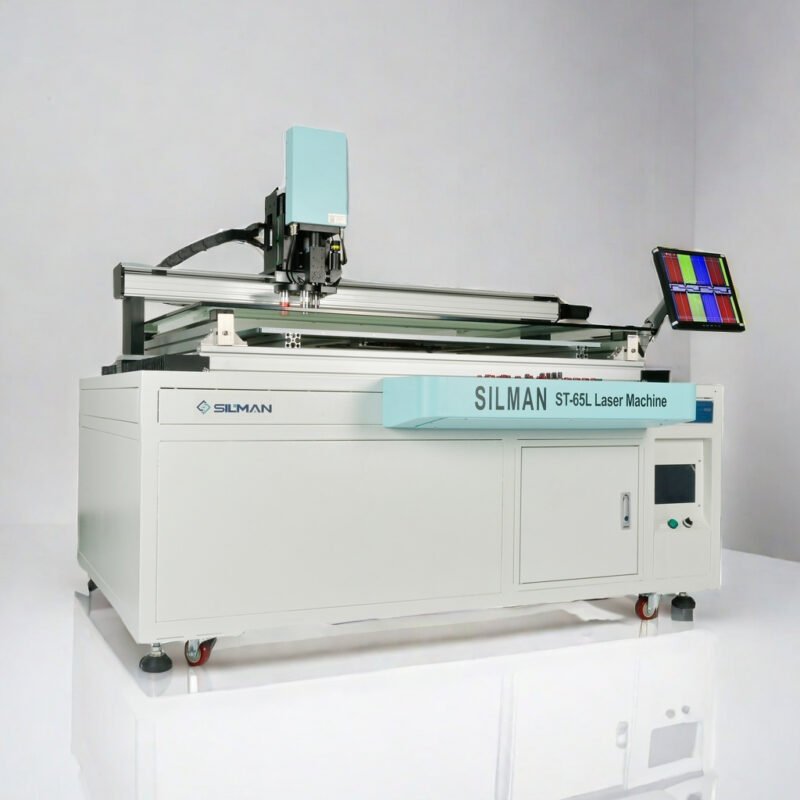

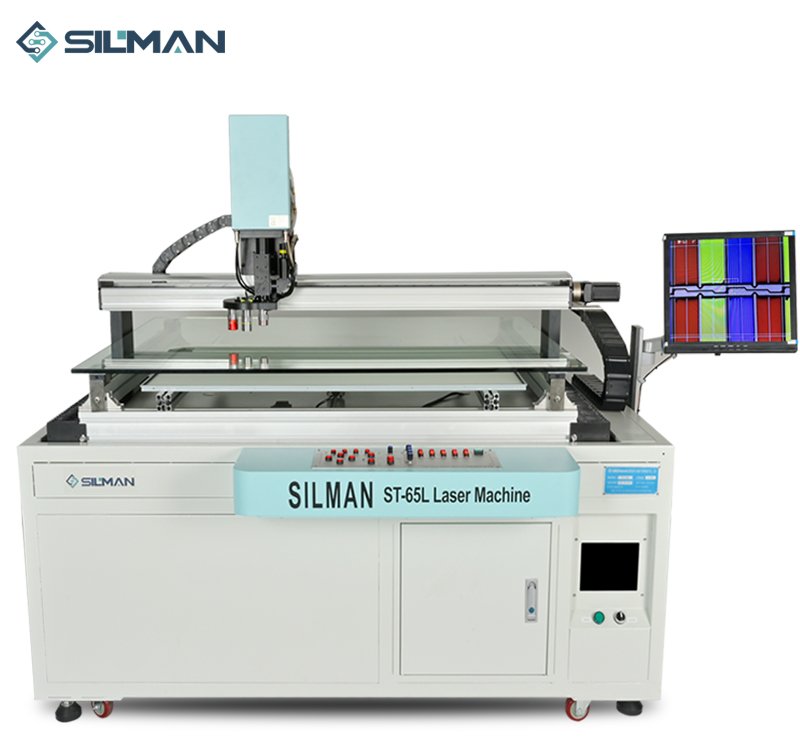

ST-65L 10/20/30HZ LCD Laser repair machine
ST-65L 10HZ/20HZ/30HZ LCD laser repair machine uses laser technology to accurately repair the screen circuit and structure, mainly solving common display faults such as bright lines, dark lines, and light leakage. It has the characteristics of high precision, non-contact, and high efficiency. It is a professional tool in the field of LCD TV repair.
* * Microscopio controlado eléctricamente de precisión, lente conmutada mediante un clic del ratón.
* Control eléctrico del tamaño de trabajo LÁSER, con 4 formas diferentes opcionales para elegir.
* Etapa de trabajo de gran tamaño para panel LCD.
* Dispositivo de amortiguación incorporado para evitar que las imágenes tiemblen.
* La velocidad de movimiento del eje XYZ puede ser ajustable y fácil de cambiar.
* Lente con cambio automático y enfoque rápido.
* Monitor CCD de alta resolución con imágenes de buena calidad.
¿Qué puede reparar una máquina de reparación láser LCD?

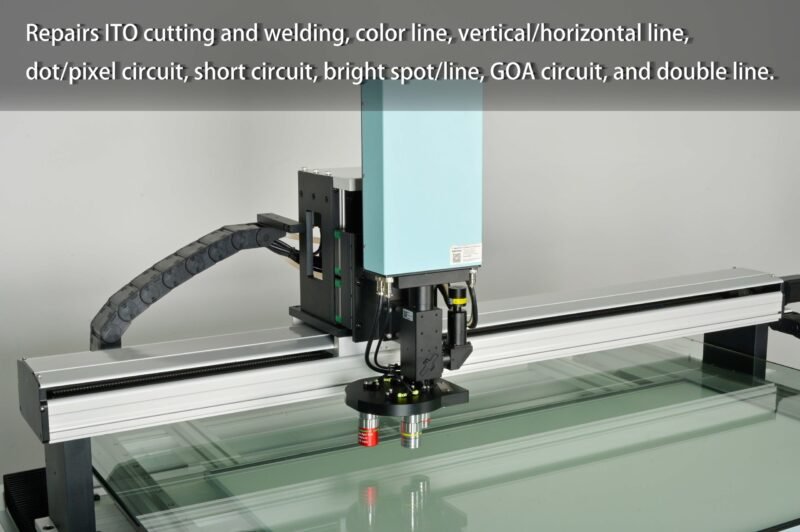

1, Defective Color Lines (Horizontal lines and Vertical lines), White Spots, Bright Line, Half line, Multi-line, Dotted line, etc,Caused by short circuit or impurities.
2, admite pantalla TFT-LCD, IPS, LTPS, OLED, etc.
3, Support LG, SAMSUNG, Toshiba, Sony, CHANGHONG,TCL,Haier,Skyworth, Hisense, Konka and other all brand LCD Display.
4, admite LCD de tamaño máximo de 100 pulgadas;
5, compatible con pantalla LCD 2k, 4K.
Aplicable a los usuarios:
1, fabricante de paneles LCD a gran escala, fábrica de televisores;
2, empresa de servicios posventa (AMS), industria de mantenimiento de pantallas LCD.
3, Distribuidores de televisores LCD para brindar servicio posventa.
4, empresa de servicios autorizada/cooperada por la empresa de televisores LCD de marca
¿Cómo utilizar una máquina de reparación láser LCD?
1, Inspection: HD Microscope Imaging to Figure Out Defective LCD area and Control Circuit(Gate Lines).
2, Repair : Use Powerful Laser to Micro Weld/Solder the Mask on Backup Lines, to Re-connect to the “Ok” Control Circuit of the Same Color, to Re-gain the Voltage signal.
3, Prueba: revise el área de la pantalla LCD reparada
Do you have training for your machines?
Yes.Un dispositivo puede permitir que 4 técnicos participen en la capacitación y el aprendizaje de forma gratuita. Al combinar la teoría con la práctica, el técnico in situ domina rápidamente las reglas básicas de funcionamiento de la máquina, los métodos de resolución de problemas del panel LCD y las habilidades básicas de mantenimiento..
Featured Specs
| Modelo: | ST-65L |
|---|---|
| z carrera efectiva | 100mm |
| Carrera efectiva X/Y | horizontales 1290 mm verticales 725 mm |
| Superficie de trabajo: tamaño real horizontal 1500 mm * 1100 mm | |
| El tamaño de la mesa de vidrio es de 1470 mm en dirección horizontal y 1100 mm en dirección vertical. (Si necesita aumentar el rango operativo, es fácil de actualizar. Nota: El método de extender el vidrio y la pantalla vertical vertical del marco de soporte se fortalece. El rango operativo se basa en la mesa de vidrio). Los parámetros anteriores Básicamente puede cumplir con el tamaño de 60 pulgadas. (Parámetro de tamaño de pantalla de 60 pulgadas: 1443*821) | |
| Tamaño de la máquina: | W1800 *L1200*H1500mm (diseño de pantalla oscilante horizontal) |
| Mostrar: | pantalla de 17 pulgadas |
| Temperatura de trabajo: | 25 ℃ ~ 28 ℃ (temperatura óptima) |
| Tamaño de reparación de TV | 17-65 pulgadas |
| Humedad ambiental: | 65±5% HR |
| Indicación puntual: | luz digital + luz roja |
| Sistema láser: | LÁSER Nd-YAG: láser de libre sintonización (un láser) |
| Longitud de onda: | Longitud de onda dual de 1064/532 nm |
| Potencia de salida: | 7mj |
| Frecuencia : | 1~10HZ |
| Cambio de lente: | Conmutación eléctrica |

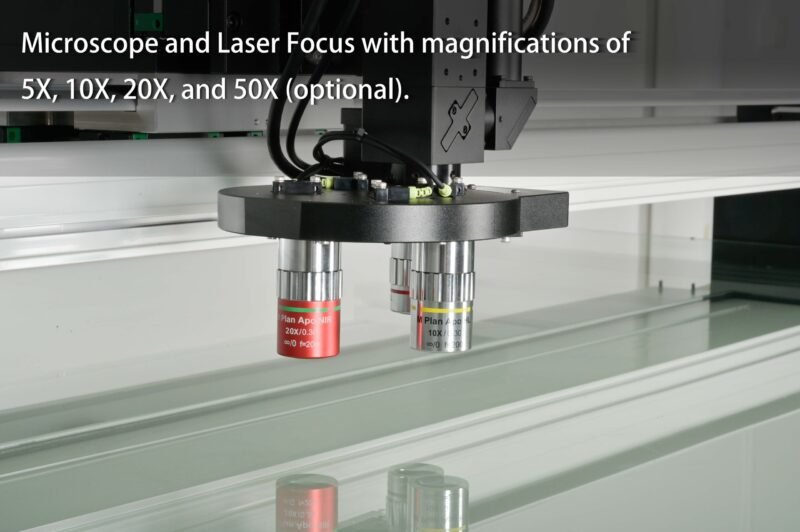

| Múltiplos: | 5 veces (Mitutoyo APO) 10 veces (Mitutoyo APO) 20 veces (Mitutoyo APO NIR) |
| Efecto de salida: | ± 2% |
| Precisión del láser: | ajustable dentro de ± 10μm |
| Rango láser: | punto de dirección largo ajustable |
| Suspensión de plataforma: | bolsa de aire |
| Modo operativo: | Botón de control electrónico (86 motor paso a paso + 90 reductor 1: eje 5X eje Y) (57 motor + 60 reductor 1: eje 10Z) |
| Voltaje de entrada: | CA monofásica 220 V, 50~60 Hz, 10 A |
